HBM Quantum X auf Redelstecker
HV Messtechnik / Adaptierung / unterschiedliche Messsysteme
Anwendung/Beschreibung

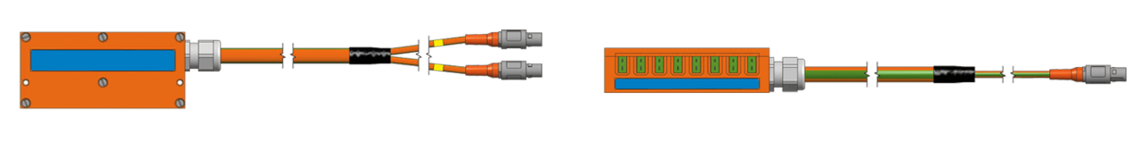

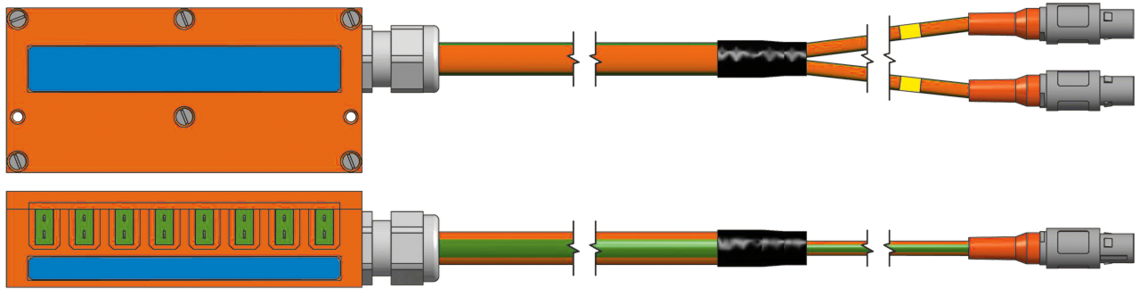

Hochvoltfühler im Fahrversuch werden mit dem 4-Kanal Typ K Messsystem mit hoher IP Schutzklasse verwendet z.B. Hochvoltmodule von CSM (HVTHMM). Für Prüfstandsanwendungen werden andere Messwertaufnehmer verwendet (z.B. HBM QuantumX). Dieser Adapter bietet die Möglichkeit 8 x 1 Kanal HV Sensoren für QuantumX Module auf 2 x 4-Kanal Redel Push/Pull Steckverbinder zu adaptieren.
Technische Daten
Anschlussleitungslänge | nach Kundenwunsch |
---|---|
Abgemantelte Länge | nach Kundenwunsch |
Anschlussende 1 | ■ Kunststoffgehäuse zum Anschluss von 8 HBM ■ Miniaturkupplungen mit Schutzkappe - 2-polig |
Anschlussende 2 | Redel Stecker Typ K - 8-polig |
Kennzeichnung | ■ Standard: Kanal 1 - 4 und Kanal 5 - 8 ■ Sonder: nach Kundenwunsch |

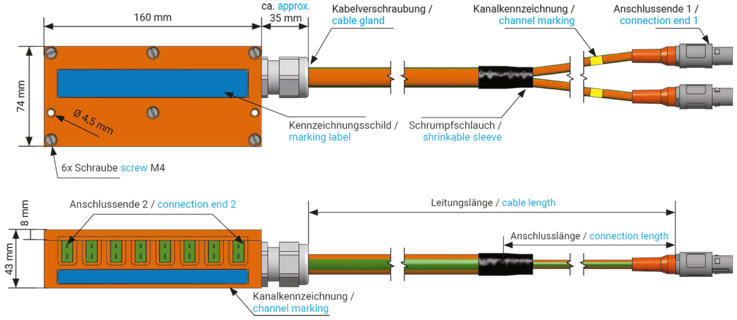

Abmessungen Kunststoffsteckerleiste | 160 x 74 x 43 (LXBXH) |
Konfigurationsbeispiel | Art.-Nr.: T149-060-633 Leitungslänge (mm): 1000 |
nach Kundenwunsch
nach Kundenwunsch
■ Kunststoffgehäuse zum Anschluss von 8 HBM
■ Miniaturkupplungen mit Schutzkappe - 2-polig
Redel Stecker Typ K - 8-polig
■ Standard: Kanal 1 - 4 und Kanal 5 - 8
■ Sonder: nach Kundenwunsch
160 x 74 x 43 (LXBXH)
Art.-Nr.: T149-060-633
Leitungslänge (mm): 1000
