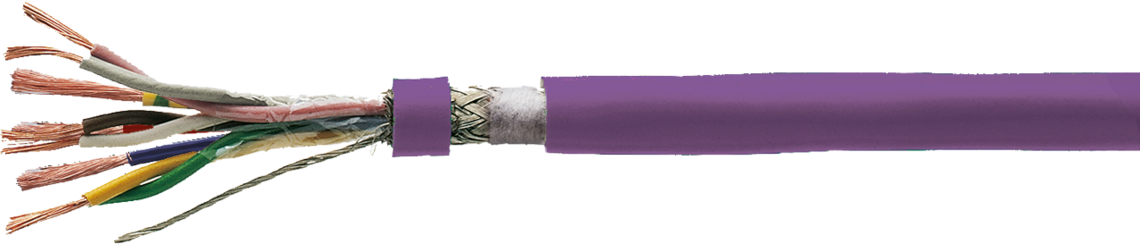

SABIX IBS 610 FRNC (B)

Flammwidrige Interbus-S Leitung

Flammwidrige Interbus-S Leitung

Flammwidrige Interbus-S Leitung

Anwendung

Flammwidrige Interbus-S Leitung 3 x 2 x 0,25 + 2 x 0,5 mm² rotlila (RAL 4001) mit reduziertem Außendurchmesser.

Besondere Merkmale

  • kombinierte Bus- und Steuerleitung - platzsparende Ausführung





Aufbau

Abmessung

3 x 2 x 0,25 + 2 x 0,5 mm²

Leiter

Kupfer blank, feindrähtig

Isolation

0,25 mm²: PE, 2YI1 nach DIN VDE 0207 Teil 2

0,50 mm²: SABIX

Farbkennzeichnung

in Anlehnung an DIN VDE 47100

Verseilung

paarweise, Paare in Lagen

Bewicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten CU-Runddrähten

Bewicklung

Vlies

Außenmantel

SABIX

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Temperaturbereich

fest verlegt: -40°C / +70°C

frei beweglich: -30°C / +70°C

Mindestbiegeradius

fest verlegt: -

frei beweglich: 7,5 x d

Wellenwiderstand

0,064 MHz: 120Ω ± 20% gem. VDE 0472 Teil 516

1 MHz: 100Ω ± 15% gem. VDE 0472 Teil 516

Halogenfreiheit

gem. DIN VDE 0472 Teil 815 + IEC 60754-1

Brennverhalten

erfüllt DIN EN 60332-1-2, IEC 60332-1-2 gem. DIN EN 50265-2-1 (VDE 0482 Teil 265-2-1)

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
