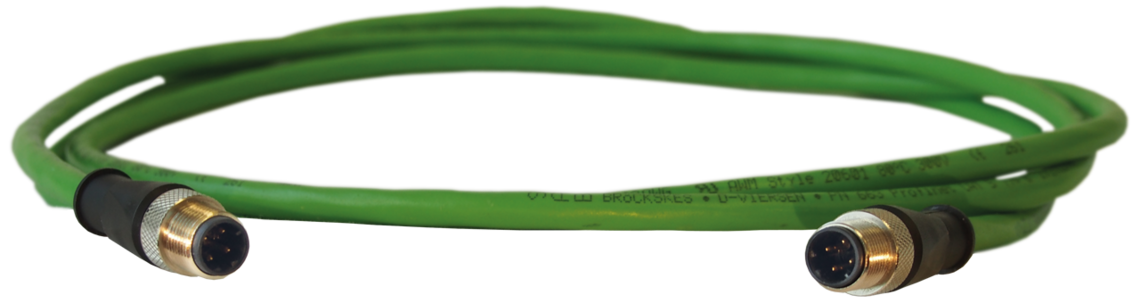

Konfektionierte Profinet-Leitung
schleppkettentauglich, mit M12 Steckverbinder
Anwendung/Beschreibung
Konfektionierte Profinet Leitung mit M12 Stecker (D-kodiert) für die Feldbus-Verkabelung von Profinet-Feldbussystemen in der industriellen Umgebung. Eingesetzt wird diese M12 Leitung beispielsweise in Schleppketten, in rauen Umgebungen, in der Automatisierung, im Maschinen- und Anlagenbau. Der robuste PUR-Mantel hält dabei den widrigsten Umgebungsbedingungen stand. Weitere Leitungstypen und Steckerkombinationen können auf Anfrage angeboten werden.
Produktvorteile
schleppkettentauglich für Profinet Anwendungen
Konstruktion
| Leiter | verzinnte Cu-Litze |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Abschirmung | Alu-Folie und verzinntes Cu-Geflecht |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (RAL 6018) |
verzinnte Cu-Litze
Spezial-Polymer
Alu-Folie und verzinntes Cu-Geflecht
PUR
grün (RAL 6018)
Technische Daten
| Mindestbiegeradius | dauerflexibel 15 x d |
|---|---|
| Temperaturbereich | bewegt: -20/+70°C nicht bewegt: -30/+70°C |
| Besonderheit | Wellenwiderstand 100Ω ± 10Ω CAT 5 in Anlehnung an EN 50173-1, ölbeständig, schleppkettentauglich |
| Steckerbelegung | Pin1: gelb Pin2: weiß Pin3: orange Pin4: blau Gehäuse: Schirm |
| Steckervarianten | - M12 Stecker(Male) 4-polig, D-kodiert - M12 Buchse (Female) 4-polig, D-kodiert
gerade oder gewinkelt, umspritzt oder montiert |
dauerflexibel 15 x d
bewegt: -20/+70°C
nicht bewegt: -30/+70°C
Wellenwiderstand 100Ω ± 10Ω
CAT 5 in Anlehnung an EN 50173-1,
ölbeständig,
schleppkettentauglich
Pin1: gelb
Pin2: weiß
Pin3: orange
Pin4: blau
Gehäuse: Schirm
- M12 Stecker(Male) 4-polig, D-kodiert
- M12 Buchse (Female) 4-polig, D-kodiert
gerade oder gewinkelt,
umspritzt oder montiert
