Steuerleitung für Schweißzangen
3 x 1,0mm² + 4 x 0,5mm² + 3 x 3 x 0,5mm² + (2 x 0,5mm²) D
Anwendung/Beschreibung
PNZ-Schweißzangenleitung für den Robotereinsatz aller gängigen Hersteller von Schweißzangen.
PNZ = Pneumatische Schweißzange
Zusatzinformationen
Weitere Schweißzangenleitungen auf Anfrage!

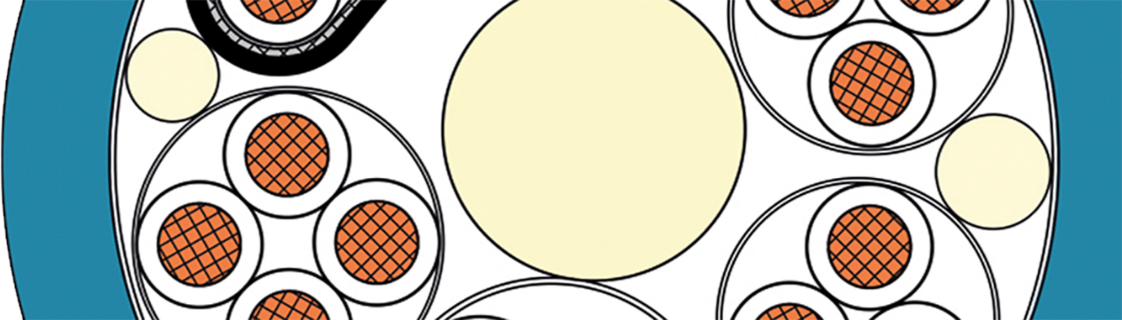

Konstruktion
| Abmessung | 3 x 1,0mm² + 4 x 0,5mm² + 3 x 3 x 0,5mm² + (2 x 0,5mm²) D |
|---|---|
| Leiter | blanke Cu-Litze |
| Isolierhülle | Adern 0,5 mm²: TPE, weiß Adern 1,0 mm²: TPE, weiß |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter |
| Abschirmung | (2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten |
| Innenmantel | (2 x 0,5 mm²)D: TPE, rotlila |
| Bewicklung | Vlies |
| Außenmantel | PUR, himmelblau |
3 x 1,0mm² + 4 x 0,5mm² + 3 x 3 x 0,5mm² + (2 x 0,5mm²) D
blanke Cu-Litze
Adern 0,5 mm²: TPE, weiß
Adern 1,0 mm²: TPE, weiß
schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter
(2 x 0,5 mm²)D: Geflecht aus verzinnten Cu-Runddrähten
(2 x 0,5 mm²)D: TPE, rotlila
Vlies
PUR, himmelblau
Technische Daten
| Artikelnummer | L0399-0157 |
|---|---|
| Betriebsspitzenspannung | max. 500 V |
| Prüfspannung | Ader/Ader 1500 V Ader/Schirm 1000 V |
| Temperaturbereich | bewegt: -40°C bis +90°C fest verlegt: -50°C bis +90°C |
| Mindestbiegeradius | 10 x d |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
L0399-0157
max. 500 V
Ader/Ader 1500 V
Ader/Schirm 1000 V
bewegt: -40°C bis +90°C
fest verlegt: -50°C bis +90°C
10 x d
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | Außen-ø | |
|---|---|---|---|
| L0399-0157 | 3 x 1,0 mm² + 4 x 0,5 mm² + 3 x 3 x 0,5 mm² + (2 x 0,5 mm²) D | 12,1 mm | Artikel anfragen |
Weitere Abmessungen und Farben auf Anfrage.
