Roboter-Steuerleitung
5 x 1,0mm² + 4 x (2 x 0,5mm²) D
Anwendung/Beschreibung
Roboterleitung für Torsionsbeanspruchungen bis zu ±180°/0,5 m. Der Mindestbiegeradius dieser Roboter-Steuerleitung beträgt 10 x d (empfohlen). Die Leitung kann für einen Temperaturbereich von (bewegt): -40°C bis +90 °C eingesetzt werden. Alle Roboterleitungen von SAB sind frei von lackbenetzungsstörenden Substanzen (LABS unkritisch).
Produktvorteile
- Torsionswinkel bis zu ±180°/0,5 m
- LABS unkritisch

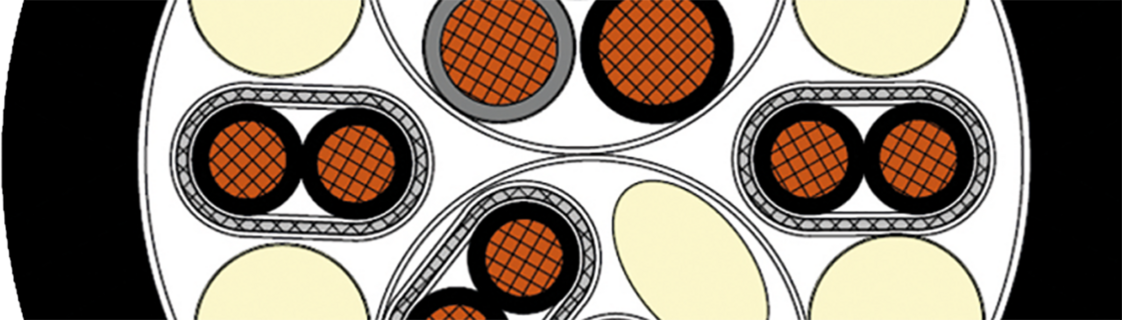

Konstruktion
| Leiter | blanke Cu-Litze nach IEC 60228 |
|---|---|
| Isolierhülle | TPE |
| Aderkennzeichnung | farbig nach Spezifikation |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228
TPE
farbig nach Spezifikation
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
schwarz (RAL 9005)
Technische Daten
| Torsionswinkel | bis zu ±180°/0,5 m |
|---|---|
| Temperaturbereich | bewegt: -40/+90 °C |
| LABS unkritisch | Alle unsere Roboterleitungen sind frei von lackbenetzungsstörenden Substanzen |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
bis zu ±180°/0,5 m
bewegt: -40/+90 °C
Alle unsere Roboterleitungen sind frei von lackbenetzungsstörenden Substanzen
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | Außen-ø ca. | |
|---|---|---|---|
| L0764-9065 | 23 x 1,0 mm² + (2 x 1,0 mm²) D | 13,5 mm | Artikel anfragen |
| L0764-9079 | 16 x 1,0 mm² + (2 x 1,0 mm²) D | 13,4 mm | Artikel anfragen |
Weitere Abmessungen und Farben auf Anfrage.
