SL 833 C

PUR-Motorenanschlussleitung mit TPE-Adern und Cu-Gesamtabschirmung 0,6/1 kV

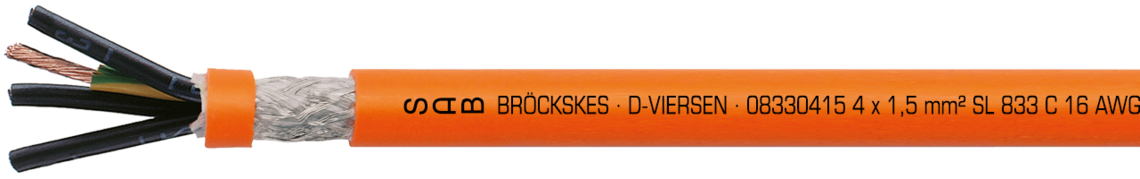

Aufdruck-Beispiel für SL 833 C 08330415: SAB BRÖCKSKES · D-VIERSEN · 08330415 4 x 1,5 mm² SL 833 C 16 AWG/4c 1000V 08331604 DESINA UL AWM Style 20235 80°C CSA AWM I/II A/B 80°C 1000V FT1 FT2 CE

Datenblatt für SL 833 C herunterladen

Fragen zu unseren Produkten?

Anwendung

Die für DNC-Motoren an Frequenzumrichtern geeignete PUR Motor-Anschlussleitung mit TPE-Adern und Cu-Abschirmung sowie eine Nennspannung von 0,6/1 kV ist ölbeständig, schleppkettenfähig und sehr flexibel. Die Leitung wird in Industriezweigen mit intelligenten Servoantrieben, z.B. in der Automobilindustrie, eingesetzt.

Besondere Merkmale

UL + CSA approbiert
sehr gute EMV-Eigenschaft
sehr hohe Flexibilität
schleppkettenfähig
ölbeständig
sehr hohe Standzeiten
adhäsionsfreie Verlegung
Labs unkritisch (Labs = lackbenetzungsstörende Substanzen)
kälteflexibel
DESINA®-Farben

Zusatzinformationen

für DNC-Motoren an Frequenzumrichtern

Aufbau

Leiter	blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
Isolierhülle	TPE
Aderkennzeichnung	schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter
Verseilung	Adern gemeinsam in Lagen
Bewicklung	Vlies
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PU nach UL 758
Mantelfarbe	orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

Adern gemeinsam in Lagen

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PU nach UL 758

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung	DIN VDE Uo/U 0,6/1 kV
Spannung	UL/CSA: 1000 V
Prüfspannung	Ader/Ader 4000 V Ader/Schirm 4000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d
Strahlenbeständigkeit	5 x 10⁷ cJ/kg
Temperaturbereich	DIN VDE nicht bewegt: -50/+70°C DIN VDE bewegt: -40/+70°C UL/CSA: bis +80°C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1, CSA FT1, FT2
Ölbeständigkeit	sehr gut - oilrating 60°C nach UL 1581
Chem. Beständigkeit	gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

DIN VDE Uo/U 0,6/1 kV

Spannung

UL/CSA: 1000 V

Prüfspannung

Ader/Ader 4000 V

Ader/Schirm 4000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -50/+70°C

DIN VDE bewegt: -40/+70°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - oilrating 60°C nach UL 1581

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.
08330415	4 x 1,50 mm²	0,16 mm	9,1 mm	83,5 kg/km	126 kg/km
08330425	4 x 2,50 mm²	0,16 mm	11,0 mm	142,5 kg/km	192 kg/km
08330440	4 x 4,00 mm²	0,16 mm	12,5 mm	206,7 kg/km	273 kg/km
08330460	4 x 6,00 mm²	0,21 mm	15,5 mm	298,3 kg/km	399 kg/km
08330470	4 x 10,0 mm²	0,21 mm	17,8 mm	495,2 kg/km	605 kg/km
08330480	4 x 16,0 mm²	0,21 mm	22,8 mm	750,0 kg/km	951 kg/km
08330490	4 x 25,0 mm²	0,21 mm	25,7 mm	1120,2 kg/km	1331 kg/km
08330495	4 x 35,0 mm²	0,21 mm	29,2 mm	1534,3 kg/km	1732 kg/km
08330496	4 x 50,0 mm²	0,31 mm	34,3 mm	2144,0 kg/km	2428 kg/km

Art.-Nr.

Aderzahl x Querschnitt

Größter Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungsgewicht ca.

08330415

4 x 1,50 mm²

0,16 mm

9,1 mm

83,5 kg/km

126 kg/km

08330425

4 x 2,50 mm²

0,16 mm

11,0 mm

142,5 kg/km

192 kg/km

08330440

4 x 4,00 mm²

0,16 mm

12,5 mm

206,7 kg/km

273 kg/km

08330460

4 x 6,00 mm²

0,21 mm

15,5 mm

298,3 kg/km

399 kg/km

08330470

4 x 10,0 mm²

0,21 mm

17,8 mm

495,2 kg/km

605 kg/km

08330480

4 x 16,0 mm²

0,21 mm

22,8 mm

750,0 kg/km

951 kg/km

08330490

4 x 25,0 mm²

0,21 mm

25,7 mm

1120,2 kg/km

1331 kg/km

08330495

4 x 35,0 mm²

0,21 mm

29,2 mm

1534,3 kg/km

1732 kg/km

08330496

4 x 50,0 mm²

0,31 mm

34,3 mm

2144,0 kg/km

2428 kg/km
