SL 813 C

PUR-Motorenanschlussleitung mit PVC-Adern und Cu-Gesamtabschirmung 0,6/1 kV

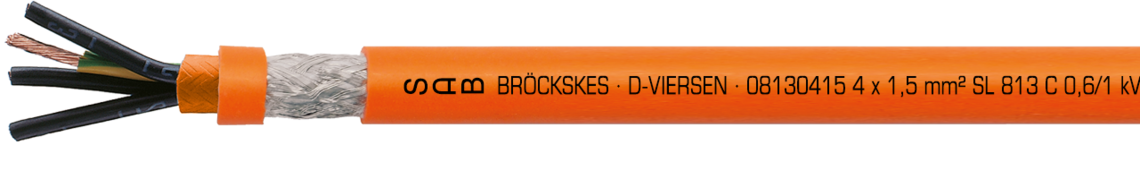

Aufdruck-Beispiel für SL 813 C 08130415: SAB BRÖCKSKES · D-VIERSEN · 08130415 4 x 1,5 mm² SL 813 C 0,6/1 kV DESINA CE

Aufdruck-Beispiel für SL 813 C 08130415: SAB BRÖCKSKES · D-VIERSEN · 08130415 4 x 1,5 mm² SL 813 C 0,6/1 kV DESINA CE

Anwendung/Beschreibung

Schleppkettenfähige Versorgungsleitung mit PVC-Adern und eine Cu-Gesamtabschirmung. Darüber hinaus ist die Leitung flexibel und verfügt über einen robusten Mantel. Diese geschirmte und ölbeständige Leitung wird im Maschinen- und Anlagenbau, in Antriebssystemen und als Versorgungsleitung zwischen Frequenzumrichter und Servomotor eingesetzt.

Produktvorteile

  • sehr gute EMV-Eigenschaften
  • schleppkettenfähig
  • flexibel
  • robuster Mantel
  • ölbeständig
  • DESINA®-Farben

Zusatzinformationen

für DNC-Motoren an Frequenzumrichtern

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

in Lagen

Innenmantel

PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

in Lagen

Innenmantel

PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V

Ader/Schirm 4000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V

Ader/Schirm 4000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
081304154 x 1,5 mm²0,16 mm12,4 mm113,8 kg/km228 kg/km Artikel anfragen
081304254 x 2,5 mm²0,16 mm15,4 mm165,9 kg/km345 kg/km Artikel anfragen
081304404 x 4 mm²0,16 mm17 mm257,3 kg/km449 kg/km Artikel anfragen
081304604 x 6 mm²0,21 mm19,2 mm346,3 kg/km594 kg/km Artikel anfragen
081304704 x 10 mm²0,21 mm23 mm524,5 kg/km877 kg/km Artikel anfragen
081304804 x 16 mm²0,21 mm26,4 mm777 kg/km1242 kg/km Artikel anfragen
081304904 x 25 mm²0,21 mm30,7 mm1156,8 kg/km1763 kg/km Artikel anfragen
081304954 x 35 mm²0,21 mm34 mm1574,3 kg/km2258 kg/km Artikel anfragen
081304964 x 50 mm²0,31 mm39,3 mm2177,9 kg/km3076 kg/km Artikel anfragen
081305155 x 1,5 mm²0,16 mm13,7 mm139,4 kg/km286 kg/km Artikel anfragen
081305255 x 2,5 mm²0,16 mm16,7 mm222,8 kg/km420 kg/km Artikel anfragen
081305405 x 4 mm²0,16 mm18,7 mm306,5 kg/km575 kg/km Artikel anfragen
081305605 x 6 mm²0,21 mm20,8 mm422,1 kg/km733 kg/km Artikel anfragen
081305705 x 10 mm²0,21 mm25,3 mm638,2 kg/km1097 kg/km Artikel anfragen
081305805 x 16 mm²0,21 mm28,7 mm955,6 kg/km1524 kg/km Artikel anfragen
081305905 x 25 mm²0,21 mm33,4 mm1427,1 kg/km2172 kg/km Artikel anfragen
081305955 x 35 mm²0,21 mm37,4 mm1927,5 kg/km2748 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
08130415
4 x 1,5 mm²
0,16 mm
12,4 mm
113,8 kg/km
228 kg/km
08130425
4 x 2,5 mm²
0,16 mm
15,4 mm
165,9 kg/km
345 kg/km
08130440
4 x 4 mm²
0,16 mm
17 mm
257,3 kg/km
449 kg/km
08130460
4 x 6 mm²
0,21 mm
19,2 mm
346,3 kg/km
594 kg/km
08130470
4 x 10 mm²
0,21 mm
23 mm
524,5 kg/km
877 kg/km
08130480
4 x 16 mm²
0,21 mm
26,4 mm
777 kg/km
1242 kg/km
08130490
4 x 25 mm²
0,21 mm
30,7 mm
1156,8 kg/km
1763 kg/km
08130495
4 x 35 mm²
0,21 mm
34 mm
1574,3 kg/km
2258 kg/km
08130496
4 x 50 mm²
0,31 mm
39,3 mm
2177,9 kg/km
3076 kg/km
08130515
5 x 1,5 mm²
0,16 mm
13,7 mm
139,4 kg/km
286 kg/km
08130525
5 x 2,5 mm²
0,16 mm
16,7 mm
222,8 kg/km
420 kg/km
08130540
5 x 4 mm²
0,16 mm
18,7 mm
306,5 kg/km
575 kg/km
08130560
5 x 6 mm²
0,21 mm
20,8 mm
422,1 kg/km
733 kg/km
08130570
5 x 10 mm²
0,21 mm
25,3 mm
638,2 kg/km
1097 kg/km
08130580
5 x 16 mm²
0,21 mm
28,7 mm
955,6 kg/km
1524 kg/km
08130590
5 x 25 mm²
0,21 mm
33,4 mm
1427,1 kg/km
2172 kg/km
08130595
5 x 35 mm²
0,21 mm
37,4 mm
1927,5 kg/km
2748 kg/km

Weitere Abmessungen und Farben auf Anfrage.
