SL 812 C
PVC-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

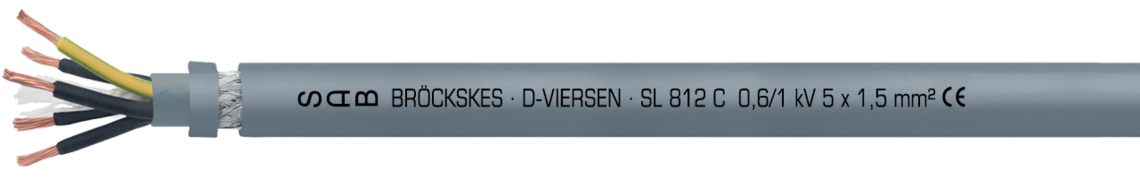

Aufdruck-Beispiel für SL 812 C 08120515: SAB BRÖCKSKES · D-VIERSEN · SL 812 C 0,6/1 kV 5 x 1,5 mm² CE
Anwendung/Beschreibung
Geschirmte Servoleitung 0,6/1 kV mit PVC-Innenmantel und Abschirmung aus verzinnten Kupfer-Runddrähten sowie einen grauen PVC Mantel. Die flexible Servoleitung mit einem Biegeradius von 5 x d (fest verlegt) und 10 x d (frei beweglich) wird z.B. in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik eingesetzt.
Produktvorteile
- sehr gute EMV-Eigenschaften
- hohe Funktionalität
- gutes Handling
Zusatzinformationen
für DNC-Motoren an Frequenzumrichtern
Konstruktion
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | PVC, TI2 nach EN 50363-3 + VDE 0207-363-3 |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter |
| Verseilung | in Lagen |
| Innenmantel | PVC |
| Abschirmung | aus verzinnten Cu-Runddrähten |
| Mantelmaterial | PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1 |
| Mantelfarbe | grau (RAL 7000) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
PVC, TI2 nach EN 50363-3 + VDE 0207-363-3
schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,
ab 3 Adern ein grüngelber Schutzleiter
in Lagen
PVC
aus verzinnten Cu-Runddrähten
PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1
grau (RAL 7000)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V Ader/Schirm 4000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Strahlenbeständigkeit | 8 x 10⁷ cJ/kg |
| Temperaturbereich | nicht bewegt: -40/+70°C bewegt: +5/+70°C |
| Ölbeständigkeit | |
| Chem. Beständigkeit | siehe "Technische Daten" - Chemische Beständigkeit |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000 V
Ader/Schirm 4000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
8 x 10⁷ cJ/kg
nicht bewegt: -40/+70°C
bewegt: +5/+70°C
siehe "Technische Daten" - Chemische Beständigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L08120415 | 4 x 1,50 mm² | 0,26 mm | 12,0 mm | 111,7 kg/km | 232 kg/km | Artikel anfragen |
| L08120425 | 4 x 2,50 mm² | 0,26 mm | 13,4 mm | 155,7 kg/km | 301 kg/km | Artikel anfragen |
| L08120440 | 4 x 4,00 mm² | 0,31 mm | 15,1 mm | 250,8 kg/km | 410 kg/km | Artikel anfragen |
| L08120460 | 4 x 6,00 mm² | 0,31 mm | 16,7 mm | 328,9 kg/km | 521 kg/km | Artikel anfragen |
| L08120470 | 4 x 10,0 mm² | 0,41 mm | 20,9 mm | 522,2 kg/km | 827 kg/km | Artikel anfragen |
| L08120480 | 4 x 16,0 mm² | 0,41 mm | 24,7 mm | 783,4 kg/km | 1175 kg/km | Artikel anfragen |
| L08120490 | 4 x 25,0 mm² | 0,41 mm | 29,4 mm | 1157,7 kg/km | 1743 kg/km | Artikel anfragen |
| L08120495 | 4 x 35,0 mm² | 0,41 mm | 33,2 mm | 1565,8 kg/km | 2306 kg/km | Artikel anfragen |
| L08120496 | 4 x 50,0 mm² | 0,41 mm | 37,5 mm | 2165,5 kg/km | 2800 kg/km | Artikel anfragen |
| L08120515 | 5 x 1,50 mm² | 0,26 mm | 12,9 mm | 131,5 kg/km | 288 kg/km | Artikel anfragen |
| L08120525 | 5 x 2,50 mm² | 0,26 mm | 14,7 mm | 206,0 kg/km | 366 kg/km | Artikel anfragen |
| L08120540 | 5 x 4,00 mm² | 0,31 mm | 16,7 mm | 290,5 kg/km | 491 kg/km | Artikel anfragen |
| L08120560 | 5 x 6,00 mm² | 0,31 mm | 18,1 mm | 399,2 kg/km | 615 kg/km | Artikel anfragen |
| L08120570 | 5 x 10,0 mm² | 0,41 mm | 22,8 mm | 645,5 kg/km | 890 kg/km | Artikel anfragen |
| L08120580 | 5 x 16,0 mm² | 0,41 mm | 27,0 mm | 942,8 kg/km | 1393 kg/km | Artikel anfragen |
| L08120590 | 5 x 25,0 mm² | 0,41 mm | 32,3 mm | 1419,5 kg/km | 2087 kg/km | Artikel anfragen |
Querschnitt
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
