SL 811
PUR-Motorenanschlussleitung mit PVC-Adern 0,6/1 kV

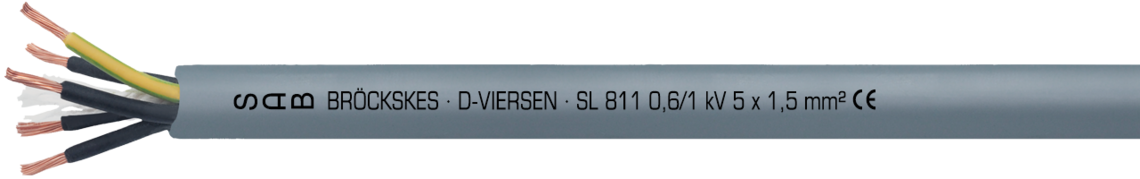

Aufdruck-Beispiel für SL 811 08110515: SAB BRÖCKSKES · D-VIERSEN · SL 811 0,6/1 kV 5 x 1,5 mm² CE
Anwendung/Beschreibung
PUR-Motorkabel mit PVC-Adern mit einer Nennspannung von 0,6/1 kV. Diese Motoranschlussleitung für Servoantriebe ist schleppkettenfähig und wird z.B. in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik eingesetzt.
Produktvorteile
- schleppkettenfähig
- flexibel
- robuster Mantel
- ölbeständig
Konstruktion
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | PVC, TI2 nach EN 50363-3 + VDE 0207-363-3 |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter |
| Verseilung | in Lagen |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | grau (RAL 7000) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
PVC, TI2 nach EN 50363-3 + VDE 0207-363-3
schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334
und ein grüngelber Schutzleiter
in Lagen
Vlies
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
grau (RAL 7000)
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d dauerflexibel: 10 x d |
| Strahlenbeständigkeit | 5 x 10⁷ cJ/kg |
| Temperaturbereich | nicht bewegt: -40/+70°C bewegt: +5/+70°C |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000 V
fest verlegt: 4 x d
frei beweglich: 6 x d
dauerflexibel: 10 x d
5 x 10⁷ cJ/kg
nicht bewegt: -40/+70°C
bewegt: +5/+70°C
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L08110415 | 4 x 1,5 mm² | 0,16 mm | 9,3 mm | 57,6 kg/km | 125 kg/km | Artikel anfragen |
| L08110425 | 4 x 2,5 mm² | 0,16 mm | 11,1 mm | 96 kg/km | 191 kg/km | Artikel anfragen |
| L08110440 | 4 x 4 mm² | 0,16 mm | 12,9 mm | 153,6 kg/km | 268 kg/km | Artikel anfragen |
| L08110460 | 4 x 6 mm² | 0,21 mm | 14,7 mm | 230,4 kg/km | 356 kg/km | Artikel anfragen |
| L08110470 | 4 x 10 mm² | 0,21 mm | 18,5 mm | 384 kg/km | 601 kg/km | Artikel anfragen |
| L08110480 | 4 x 16 mm² | 0,21 mm | 21,9 mm | 614,4 kg/km | 862 kg/km | Artikel anfragen |
| L08110490 | 4 x 25 mm² | 0,21 mm | 26,2 mm | 960 kg/km | 1297 kg/km | Artikel anfragen |
| L08110495 | 4 x 35 mm² | 0,21 mm | 29,5 mm | 1344 kg/km | 1751 kg/km | Artikel anfragen |
| L08110496 | 4 x 50 mm² | 0,31 mm | 35 mm | 1920 kg/km | 2423 kg/km | Artikel anfragen |
| L08110515 | 5 x 1,5 mm² | 0,16 mm | 10,6 mm | 72 kg/km | 154 kg/km | Artikel anfragen |
| L08110525 | 5 x 2,5 mm² | 0,16 mm | 12,8 mm | 120 kg/km | 230 kg/km | Artikel anfragen |
| L08110540 | 5 x 4 mm² | 0,16 mm | 14,2 mm | 192 kg/km | 317 kg/km | Artikel anfragen |
| L08110560 | 5 x 6 mm² | 0,21 mm | 16,7 mm | 288 kg/km | 449 kg/km | Artikel anfragen |
| L08110570 | 5 x 10 mm² | 0,21 mm | 20,4 mm | 480 kg/km | 739 kg/km | Artikel anfragen |
| L08110580 | 5 x 16 mm² | 0,21 mm | 24,6 mm | 768 kg/km | 1079 kg/km | Artikel anfragen |
| L08110590 | 5 x 25 mm² | 0,21 mm | 28,9 mm | 1200 kg/km | 1597 kg/km | Artikel anfragen |
Querschnitt
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
