SL 806 C

Kombinierte PE/PVC-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

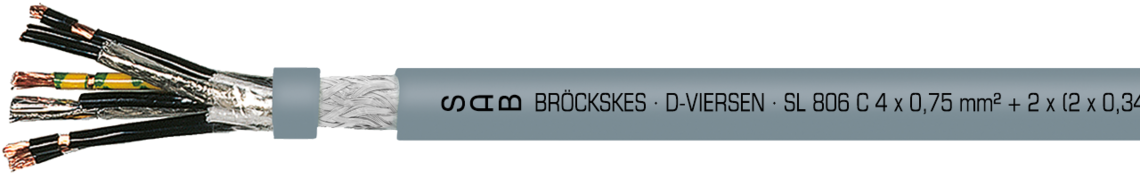

Aufdruck-Beispiel für SL 806 C 08060407: SAB BRÖCKSKES · D-VIERSEN · SL 806 C 4 x 0,75 mm² + 2 x (2 x 0,34 mm²) CE

Datenblatt für SL 806 C herunterladen

Fragen zu unseren Produkten?

Anwendung

Geschirmtes Servokabel mit gutem Handling und einen Biegeradius von 5 x d (fest verlegt). Die Leitung ist besonders für platzsparende Anwendungen geeignet und ist besonders flexibel. Durch den Kupfer-Schirm weist die Servoleitung gute EMV-Eigenschaften auf.

Besondere Merkmale

sehr gute EMV-Eigenschaft
hohe Funktionalität
platzsparende Anwendung
gutes Handling

Zusatzinformationen

Dieses Servokabel ist auf Wunsch auch als konfektionierte Version nach Ihren Vorgaben möglich!

Aufbau

Leiter	blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 < 0,50 mm² in Anlehnung an VDE 0812
Isolierhülle	Steueradern: PE, L/MD nach EN 50290-2-23 + VDE 0819-103 Versorgungsadern: PVC, TI2 nach EN 50363-3 + VDE 0207-363-3
Aderkennzeichnung	schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 (außer 0,34 mm² = farbig) und ein grüngelber Schutzleiter
Verseilung	Steueradern 0,34 mm² - 1,50 mm² paarig
Abschirmung	paarweise mit Alu-Folie und mit verzinnten Cu-Runddrähten umflochten
Bewicklung	paarweise mit PETP-Folie
Verseilung	geschirmte Steueradern und Versorgungsadern gemeinsam in Lagen
Bewicklung	Vlies
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1
Mantelfarbe	grau (RAL 7000)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

< 0,50 mm² in Anlehnung an VDE 0812

Isolierhülle

Steueradern: PE, L/MD nach EN 50290-2-23 + VDE 0819-103

Versorgungsadern: PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

(außer 0,34 mm² = farbig) und ein grüngelber Schutzleiter

Verseilung

Steueradern 0,34 mm² - 1,50 mm² paarig

Abschirmung

paarweise mit Alu-Folie und mit verzinnten Cu-Runddrähten umflochten

Bewicklung

paarweise mit PETP-Folie

Verseilung

geschirmte Steueradern und Versorgungsadern gemeinsam in Lagen

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1

Mantelfarbe

grau (RAL 7000)

Technische Daten

Nennspannung	Versorgungsadern Uo/U 0,6/1 kV
Betriebsspitzenspannung	Steueradern max. 500 V
Prüfspannung	Versorgungsadern: Ader/Ader 4000 V Ader/Schirm 4000 V Steueradern: Ader/Ader 1500 V Ader/Schirm 1200 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Strahlenbeständigkeit	8 x 10⁷ cJ/kg
Temperaturbereich	nicht bewegt: -30/+70°C bewegt: -5/+70°C
Ölbeständigkeit	nach Werksnorm
Chem. Beständigkeit	siehe Technische Daten
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Versorgungsadern Uo/U 0,6/1 kV

Betriebsspitzenspannung

Steueradern max. 500 V

Prüfspannung

Versorgungsadern:

Ader/Ader 4000 V

Ader/Schirm 4000 V

Steueradern:

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Strahlenbeständigkeit

8 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Ölbeständigkeit

nach Werksnorm

Chem. Beständigkeit

siehe Technische Daten

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Abmessung	AWG Versorgungsadern	AWG Steueradern (paarig)	Größter Einzeldraht ø	Außen-ø	Cu-Zahl	Leitungsgewicht ca.
08060407	4 x 0,75 + 2 x (2 x 0,34)	19 / 4c	22 / 2pr	0,21/0,16 mm	12,7 mm	123,0 kg/km	205 kg/km
08060415	4 x 1,50 + 2 x (2 x 0,75)	16 / 4c	19 / 2pr	0,26/0,21 mm	14,0 mm	180,6 kg/km	274 kg/km
08060425	4 x 2,50 + 2 x (2 x 0,75)	14 / 4c	19 / 2pr	0,26/0,21 mm	15,4 mm	230,2 kg/km	346 kg/km
08060440	4 x 4,00 + (2 x 1,00) + (2 x 1,50)	12 / 4c	18 / 1pr + 16 / 1pr	0,31/0,21/0,26 mm	17,2 mm	349,1 kg/km	473 kg/km
08060460	4 x 6,00 + (2 x 1,00) + (2 x 1,50)	10 / 4c	18 / 1pr + 16 / 1pr	0,31/0,21/0,26 mm	19,1 mm	429,3 kg/km	581 kg/km
08060470	4 x 10,00 + 2 x (2 x 1,00)	8 / 4c	18 / 2pr	0,41/0,21 mm	22,6 mm	595,9 kg/km	843 kg/km
08060480	4 x 16,00 + 2 x (2 x 1,50)	6 / 4c	16 / 2pr	0,41/0,21 mm	27,5 mm	860,0 kg/km	1197 kg/km
08060490	4 x 25,00 + 2 x (2 x 1,50)	4 / 4c	16 / 2pr	0,41/0,26 mm	31,5 mm	1254,2 kg/km	1690 kg/km
08060495	4 x 35,00 + 2 x (2 x 1,50)	2 / 4c	16 / 2pr	0,41/0,26 mm	35,2 mm	1678,3 kg/km	2340 kg/km

Art.-Nr.

Abmessung

AWG Versorgungsadern

AWG Steueradern (paarig)

Größter Einzeldraht ø

Außen-ø

Cu-Zahl

Leitungsgewicht ca.

08060407

4 x 0,75 + 2 x (2 x 0,34)

19 / 4c

22 / 2pr

0,21/0,16 mm

12,7 mm

123,0 kg/km

205 kg/km

08060415

4 x 1,50 + 2 x (2 x 0,75)

16 / 4c

19 / 2pr

0,26/0,21 mm

14,0 mm

180,6 kg/km

274 kg/km

08060425

4 x 2,50 + 2 x (2 x 0,75)

14 / 4c

19 / 2pr

0,26/0,21 mm

15,4 mm

230,2 kg/km

346 kg/km

08060440

4 x 4,00 + (2 x 1,00) + (2 x 1,50)

12 / 4c

18 / 1pr + 16 / 1pr

0,31/0,21/0,26 mm

17,2 mm

349,1 kg/km

473 kg/km

08060460

4 x 6,00 + (2 x 1,00) + (2 x 1,50)

10 / 4c

18 / 1pr + 16 / 1pr

0,31/0,21/0,26 mm

19,1 mm

429,3 kg/km

581 kg/km

08060470

4 x 10,00 + 2 x (2 x 1,00)

8 / 4c

18 / 2pr

0,41/0,21 mm

22,6 mm

595,9 kg/km

843 kg/km

08060480

4 x 16,00 + 2 x (2 x 1,50)

6 / 4c

16 / 2pr

0,41/0,21 mm

27,5 mm

860,0 kg/km

1197 kg/km

08060490

4 x 25,00 + 2 x (2 x 1,50)

4 / 4c

16 / 2pr

0,41/0,26 mm

31,5 mm

1254,2 kg/km

1690 kg/km

08060495

4 x 35,00 + 2 x (2 x 1,50)

2 / 4c

16 / 2pr

0,41/0,26 mm

35,2 mm

1678,3 kg/km

2340 kg/km
