SL 803 C

TPE/PUR-Geberleitung mit Cu-Gesamtabschirmung

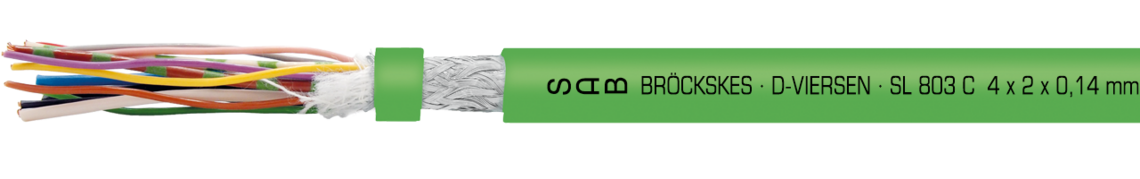

Aufdruck-Beispiel für SL 803 C 08030012: SAB BRÖCKSKES · D-VIERSEN · SL 803 C 4 x 2 x 0,14 + 4 x 0,50 DESINA CE

Aufdruck-Beispiel für SL 803 C 08030012: SAB BRÖCKSKES · D-VIERSEN · SL 803 C 4 x 2 x 0,14 + 4 x 0,50 DESINA CE

Anwendung/Beschreibung

Geschirmte & ölbeständige Geberleitung für hohe Standzeiten. Diese Geberleitung mit DESINA®-Farben ist hochflexibel und wird für den dauerflexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik eingesetzt.

Produktvorteile

  • sehr gute EMV-Eigenschaften
  • sehr hohe Flexibilität
  • sehr hohe Standzeiten
  • schleppkettenfähig
  • adhäsionsfreie Verlegung
  • ölbeständig
  • halogenfrei
  • LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
  • kälteflexibel
  • DESINA®-Farben

Zusatzinformationen

geeignet für Resolver und Drehgeber

Konstruktion

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

farbig

Verseilung

Adern in Lagen bzw. paarig

Abschirmung

je nach Abmessung: Paare mit verzinnten Cu-Runddrähten umflochten oder umlegt

Innenmantel

TPE

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

Vlies bzw. Netzband

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

grün (RAL 6018)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

farbig

Verseilung

Adern in Lagen bzw. paarig

Abschirmung

je nach Abmessung: Paare mit verzinnten Cu-Runddrähten umflochten oder umlegt

Innenmantel

TPE

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

Vlies bzw. Netzband

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

grün (RAL 6018)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 1200 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Beschreibung Abmessung Mantelfarbe Größter
Einzeldraht ø
Außen-ø ± 10% Cu-Zahl Leitungs-
gewicht ≈
L08030009Bosch Rexroth4 x 2 x 0,25 mm² + 2 x 0,50 mm²RAL 20030,11/0,16 mm7,8 mm51,8 kg/km81 kg/km Artikel anfragen
L08030010Bosch Rexroth4 x 2 x 0,25 mm² + 2 x 1,00 mm²RAL 20030,11/0,16 mm7,9 mm63,3 kg/km93 kg/km Artikel anfragen
L08030160Bosch Rexroth3 x 2 x 0,25 mm² + 3 x 0,25 mm² + 2 x 1,00 mm²RAL 20030,11/0,16 mm7,9 mm65,8 kg/km96 kg/km Artikel anfragen
L08030040Bosch Rexroth3 x 2 x 0,25 mm²RAL 20030,11 mm6,3 mm33,2 kg/km52 kg/km Artikel anfragen
L08030060Bosch Rexroth4 x 2 x 0,14 mm² + (4 x 0,14 mm²) D + 4 x 1,00 mm²RAL 20030,11/0,16 mm9,7 mm88,5 kg/km135 kg/km Artikel anfragen
L08030012Siemens4 x 2 x 0,14 mm² + 4 x 0,50 mm²RAL 60180,11/0,16 mm7,9 mm54,9 kg/km86 kg/km Artikel anfragen
L08030112Siemens10 x 0,14 mm² + 2 x 0,50 mm²RAL 60180,11/0,16 mm7,0 mm44,0 kg/km66 kg/km Artikel anfragen
L08030114Siemens10 x 0,14 mm² + 4 x 0,50 mm²RAL 60180,11/0,16 mm7,8 mm55,6 kg/km83 kg/km Artikel anfragen
L08030013Siemens4 x 2 x 0,38 mm² + 4 x 0,50 mm²RAL 60180,11/0,16 mm8,9 mm75,9 kg/km112 kg/km Artikel anfragen
L08030020Siemens3 x (2 x 0,14 mm² C) + 2 x 1,00 mm²RAL 60180,11/0,16 mm8,6 mm80,6 kg/km102 kg/km Artikel anfragen
L08030022Siemens3 x (2 x 0,14 mm² C) + 2 x (0,50 mm² C)RAL 60180,11/0,16 mm8,8 mm87,6 kg/km108 kg/km Artikel anfragen
L08031050Siemens3 x (2 x 0,14 mm² D) + 4 x 0,14 mm² + 4 x 0,22 mm² + 2 x 0,50 mm²RAL 60180,11 mm9,5 mm77,9 kg/km121 kg/km Artikel anfragen
Art.-Nr.
Beschreibung
Abmessung
Mantelfarbe
Größter
Einzeldraht ø
Außen-ø ± 10%
Cu-Zahl
Leitungs-
gewicht ≈
L08030009
Bosch Rexroth
4 x 2 x 0,25 mm² + 2 x 0,50 mm²
RAL 2003
0,11/0,16 mm
7,8 mm
51,8 kg/km
81 kg/km
L08030010
Bosch Rexroth
4 x 2 x 0,25 mm² + 2 x 1,00 mm²
RAL 2003
0,11/0,16 mm
7,9 mm
63,3 kg/km
93 kg/km
L08030160
Bosch Rexroth
3 x 2 x 0,25 mm² + 3 x 0,25 mm² + 2 x 1,00 mm²
RAL 2003
0,11/0,16 mm
7,9 mm
65,8 kg/km
96 kg/km
L08030040
Bosch Rexroth
3 x 2 x 0,25 mm²
RAL 2003
0,11 mm
6,3 mm
33,2 kg/km
52 kg/km
L08030060
Bosch Rexroth
4 x 2 x 0,14 mm² + (4 x 0,14 mm²) D + 4 x 1,00 mm²
RAL 2003
0,11/0,16 mm
9,7 mm
88,5 kg/km
135 kg/km
L08030012
Siemens
4 x 2 x 0,14 mm² + 4 x 0,50 mm²
RAL 6018
0,11/0,16 mm
7,9 mm
54,9 kg/km
86 kg/km
L08030112
Siemens
10 x 0,14 mm² + 2 x 0,50 mm²
RAL 6018
0,11/0,16 mm
7,0 mm
44,0 kg/km
66 kg/km
L08030114
Siemens
10 x 0,14 mm² + 4 x 0,50 mm²
RAL 6018
0,11/0,16 mm
7,8 mm
55,6 kg/km
83 kg/km
L08030013
Siemens
4 x 2 x 0,38 mm² + 4 x 0,50 mm²
RAL 6018
0,11/0,16 mm
8,9 mm
75,9 kg/km
112 kg/km
L08030020
Siemens
3 x (2 x 0,14 mm² C) + 2 x 1,00 mm²
RAL 6018
0,11/0,16 mm
8,6 mm
80,6 kg/km
102 kg/km
L08030022
Siemens
3 x (2 x 0,14 mm² C) + 2 x (0,50 mm² C)
RAL 6018
0,11/0,16 mm
8,8 mm
87,6 kg/km
108 kg/km
L08031050
Siemens
3 x (2 x 0,14 mm² D) + 4 x 0,14 mm² + 4 x 0,22 mm² + 2 x 0,50 mm²
RAL 6018
0,11 mm
9,5 mm
77,9 kg/km
121 kg/km

Weitere Abmessungen und Farben auf Anfrage.
