SL 802 C
TPE/PUR-Motor-Feedback-Leitung (Rückmeldeleitung) Cu-Gesamtabschirmung

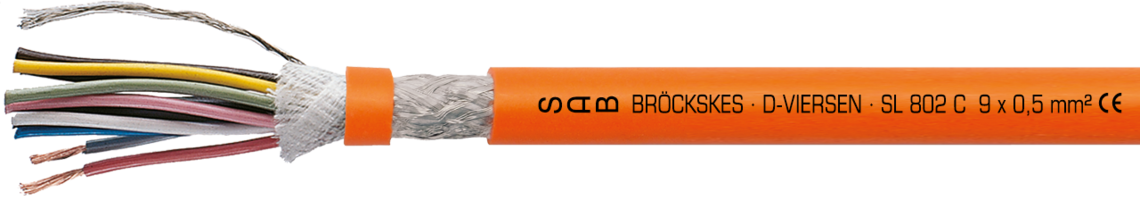

Aufdruck-Beispiel für SL 802 C 08020050: SAB BRÖCKSKES · D-VIERSEN · SL 802 C 9 x 0,5 mm² CE
Anwendung/Beschreibung
Die Motor-Feedbackleitung mit Cu-Gesamtabschirmung ist schleppkettenfähig und geeignet für Resolver und Drehgeber. Sie ist eine hochflexible, bewegliche Anschlussleitung für z.B. Tacho, Bremse zur Temperaturüberwachung im Motor und für den dauerflexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik.
Produktvorteile
- sehr gute EMV-Eigenschaften
- sehr hohe Flexibilität
- sehr hohe Standzeiten
- schleppkettenfähig
- adhäsionsfreie Verlegung
- ölbeständig
- halogenfrei
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kälteflexibel
- DESINA®-Farben
Zusatzinformationen
geeignet für Resolver und Drehgeber
Konstruktion
| Leiter | blanke Cu-Litze in Anlehnung an VDE 0812 |
|---|---|
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Isolierhülle | TPE |
| Aderkennzeichnung | farbig |
| Verseilung | in Lagen |
| Abschirmung | je nach Abmessung: Paare mit verzinnten CU-Runddrähten umflochten oder umlegt |
| Innenmantel | TPE |
| Verseilung | Adern bzw. Paare gemeinsam in Lagen |
| Bewicklung | Vlies bzw. Netzband |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | orange (RAL 2003) |
blanke Cu-Litze in Anlehnung an VDE 0812
Geflecht aus verzinnten Cu-Runddrähten
Vlies
TPE
farbig
in Lagen
je nach Abmessung: Paare mit verzinnten CU-Runddrähten umflochten oder umlegt
TPE
Adern bzw. Paare gemeinsam in Lagen
Vlies bzw. Netzband
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
orange (RAL 2003)
Technische Daten
| Betriebsspitzenspannung | max. 500 V |
|---|---|
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 1200 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d |
| Strahlenbeständigkeit | 5 x 10⁷ cJ/kg |
| Temperaturbereich | nicht bewegt: -50/+90°C bewegt: -40/+90°C |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
max. 500 V
Ader/Ader 2000 V
Ader/Schirm 1200 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 12 x d
5 x 10⁷ cJ/kg
nicht bewegt: -50/+90°C
bewegt: -40/+90°C
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Beschreibung | Abmessung | Mantelfarbe | Größter Einzeldraht ø | Außen-ø ± 10% | Cu-Zahl | Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|---|---|
| 08020050 | Bosch Rexroth | 9 x 0,50 mm² | RAL 2003 | 0,16 mm | 7,8 mm | 66,2 kg/km | 97 kg/km | Artikel anfragen |
Einzeldraht ø
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
