KSR / MF Leitung

(2 x 0,50 mm²)D + 7 x 1,0 mm²

Anwendung

Konstantstromregelung Kabel für den Einsatz an Robotern.

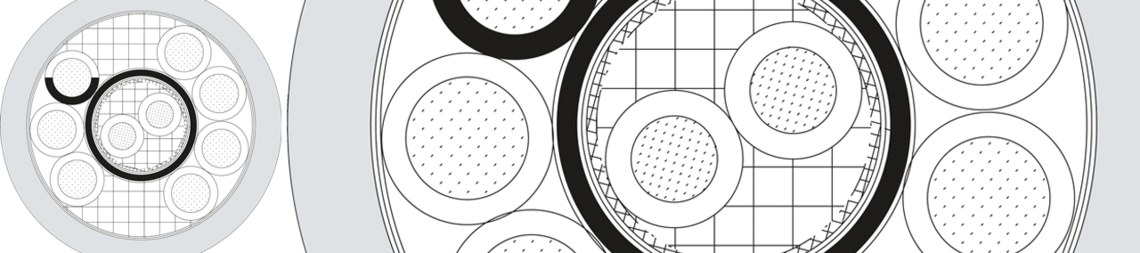

Aufbau

Abmessung

(2 x 0,50 mm²)D + 7 x 1,0 mm²

Leiter

blanke Cu-Litze

Isolierhülle

Adern 0,50 mm²: TPE, farbig nach DIN 47100

Adern 1,0 mm²: TPE, schwarz

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck + ein grüngelber Schutzleiter

Abschirmung

Adern 0,50 mm²: Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Innenmantel

TPE, tiefschwarz

Außenmantel

PUR, tiefschwarz

Technische Daten

Artikelnummer

L0764-9086

Betriebsspitzenspannung

max. 600 V

Prüfspannung

Ader/Ader 3000 V

Ader/Schirm 2000 V

Temperaturbereich

bewegt: -40°C bis +90°C

fest verlegt: -50°C bis +90°C

kurzzeitig: +125°C

Mindestbiegeradius

7,5 x d

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
