SABIX® A 876 C TWÖ TP

halogenfreie, paarverseilte,"Thinwall" Anschluss- und Datenleitung mit Cu-Gesamtabschirmung, Aufbau in Anlehnung an EN 50306

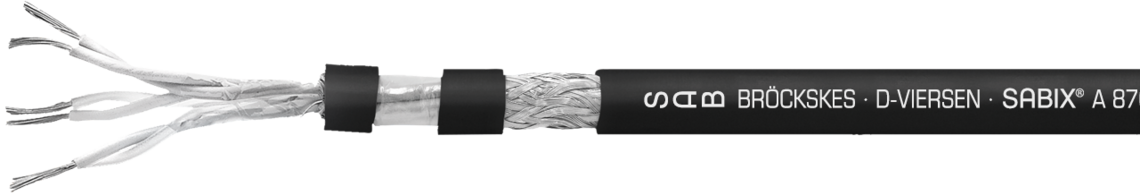

Aufdruck-Beispiel für SABIX® A 876 C TWÖ TP 68760307: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 876 C TWÖ TP 3 x 2 x 0,75 mm² CE

Datenblatt für SABIX® A 876 C TWÖ TP herunterladen

Fragen zu unseren Produkten?

Anwendung

Paarverseilte und feindrähtige Leitung mit Cu-Gesamtabschirmung in Anlehnung an EN 50306 und Rauchgasklassifizierung nach NF F 16-101. Das Kabel ist für einen Temperaturbereich von -40 bis +105 °C geeignet und wird häufig für die innere Verkabelung von Schienenfahrzeugen und zur Datenübertragung verwendet.

Besondere Merkmale

sehr flexibel
geschirmt, gute EMV-Eigenschaften
halogenfrei
ölbeständig
flammhemmend und selbstverlöschend
Rauchgasklassifizierung nach NF F 16-101
dünnwandig
hoher Verlegekomfort

Zusatzinformationen

Speziell für den Einsatz in Schienenfahrzeugen

Aufbau

Leiter	verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2
Isolierhülle	Spezial SABIX®
Aderkennzeichnung	weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334
Verseilung	Adern paarig, Paare in Lagen
Bewicklung	Folie
Abschirmung	Gefelcht aus verzinnten Cu-Runddrähten
Mantelmaterial	Spezial SABIX®
Mantelfarbe	schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

Verseilung

Adern paarig, Paare in Lagen

Bewicklung

Folie

Abschirmung

Gefelcht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Rauchgasindex	nach NF F 16-101
Nennspannung	Uo/U 300/500 V
Prüfspannung	Ader/Ader 2000 V Ader/Schirm 2000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Temperaturbereich	nicht bewegt: -40/+105 °C bewegt: -25/+105 °C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten	keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Korrosivität der Brandgase	IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
Rauchdichte	nach IEC 61034 + VDE 0482-1034
Ozonbeständigkeit	nach EN 50396 + VDE 0473-396
Flexibilität	sehr gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Rauchgasindex

nach NF F 16-101

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+105 °C

bewegt: -25/+105 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Ozonbeständigkeit

nach EN 50396 + VDE 0473-396

Flexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Paarzahl x Querschnitt	Außen-ø	Cu-Zahl	Leitungs- gewicht ca.
68760305	3 x 2 x 0,50 mm²	7,4 mm	50,1 kg/km	75 kg/km	Artikel anfragen
68760405	4 x 2 x 0,50 mm²	8,4 mm	62,2 kg/km	92 kg/km	Artikel anfragen
68760207	2 x 2 x 0,75 mm²	7,1 mm	48,5 kg/km	73 kg/km	Artikel anfragen
68760307	3 x 2 x 0,75 mm²	8,1 mm	66,9 kg/km	95 kg/km	Artikel anfragen

Art.-Nr.

Paarzahl x
Querschnitt

Außen-ø

Cu-Zahl

Leitungs-
gewicht ca.

68760305

3 x 2 x 0,50 mm²

7,4 mm

50,1 kg/km

75 kg/km

Artikel anfragen

68760405

4 x 2 x 0,50 mm²

8,4 mm

62,2 kg/km

92 kg/km

Artikel anfragen

68760207

2 x 2 x 0,75 mm²

7,1 mm

48,5 kg/km

73 kg/km

Artikel anfragen

68760307

3 x 2 x 0,75 mm²

8,1 mm

66,9 kg/km

95 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
