SABIX® A 872 C TWÖ

halogenfreie "Thinwall" Anschluss- und Datenleitung mit Cu-Gesamtabschirmung, Aufbau in Anlehnung an EN 50306

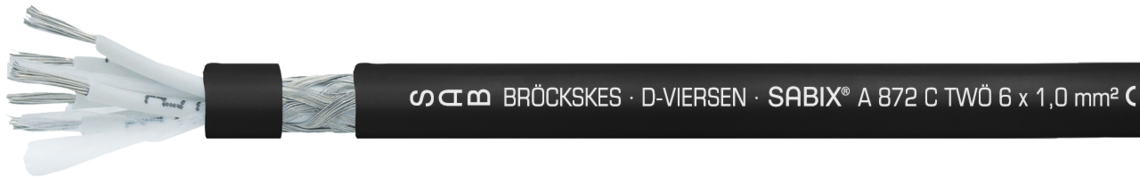

Aufdruck-Beispiel für SABIX® A 872 C TWÖ 68720610:
SAB BRÖCKSKES · D-VIERSEN · SABIX® A 872 C TWÖ 6 x 1,0 mm² CE

Aufdruck-Beispiel für SABIX® A 872 C TWÖ 68720610: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 872 C TWÖ 6 x 1,0 mm² CE

Anwendung

Anschluss- und Datenleitung mit Cu-Gesamtabschirmung und Rauchdichte nach IEC 61034 + EN 61034 + Rauchgasindex nach NF F 16-101. Die Leitung ist dünnwandig und bietet daher einen hohen Verlegekomfort. Die Leitung wird für die Datenübertragung und Informationssysteme eingesetzt.

Besondere Merkmale

  • sehr flexibel
  • geschirmt, gute EMV-Eigenschaft
  • halogenfrei
  • ölbeständig
  • flammhemmend und selbstverlöschend
  • Rauchgasklassifizierung nach NF F 16-101
  • dünnwandig
  • hoher Verlegekomfort

Zusatzinformationen

Speziell für den Einsatz in Schienenfahrzeugen

Aufbau

Leiter

verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

Verseilung

in Lagen

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

Verseilung

in Lagen

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Rauchgasindex

nach NF F 16-101

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+105 °C

bewegt: -25/+105 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Ozonbeständigkeit

nach EN 50396 + VDE 0473-396

Flexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Rauchgasindex

nach NF F 16-101

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+105 °C

bewegt: -25/+105 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Ozonbeständigkeit

nach EN 50396 + VDE 0473-396

Flexibilität

sehr gut

Abmessungen

Art.-Nr.Aderzahl x QuerschnittAußen-øCu-ZahlLeitungsgewicht ca.
687202052 x 0,50 mm²4,8 ± 0,5 mm22,9 kg/km34 kg/km
687204054 x 0,50 mm²5,4 ± 0,5 mm35,1 kg/km48 kg/km
687208058 x 0,50 mm²7,4 ± 0,5 mm57,1 kg/km83 kg/km
6872100510 x 0,50 mm²8,0 ± 0,5 mm74,3 kg/km101 kg/km
6872120512 x 0,50 mm²8,2 ± 0,5 mm84 kg/km113 kg/km
6872160516 x 0,50 mm²9,0 ± 0,5 mm105,7 kg/km140 kg/km
687202072 x 0,75 mm²5,2 ± 0,5 mm30 kg/km41 kg/km
687204074 x 0,75 mm²5,8 ± 0,5 mm47,2 kg/km61 kg/km
687206076 x 0,75 mm²6,8 ± 0,5 mm64,7 kg/km83 kg/km
687208078 x 0,75 mm²8,1 ± 0,5 mm84,5 kg/km111 kg/km
6872100710 x 0,75 mm²8,8 ± 0,5 mm100,8 kg/km131 kg/km
6872120712 x 0,75 mm²9,0 ± 0,5 mm115,3 kg/km148 kg/km
6872140714 x 0,75 mm²9,4 ± 0,5 mm131,2 kg/km167 kg/km
6872160716 x 0,75 mm²9,9 ± 0,5 mm148,8 kg/km187 kg/km
6872180718 x 0,75 mm²10,4 ± 0,5 mm163,6 kg/km205 kg/km
687202102 x 1,00 mm²5,5 ± 0,5 mm35,1 kg/km47 kg/km
687204104 x 1,00 mm²6,2 ± 0,5 mm57,8 kg/km71 kg/km
687206106 x 1,00 mm²7,3 ± 0,5 mm81,7 kg/km102 kg/km
687207107 x 1,00 mm²7,3 ± 0,5 mm91,3 kg/km108 kg/km
687208108 x 1,00 mm²8,6 ± 0,5 mm105,6 kg/km130 kg/km
6872101010 x 1,00 mm²9,4 ± 0,5 mm127,7 kg/km155 kg/km
687202152 x 1,50 mm²6,1 ± 0,5 mm48,2 kg/km62 kg/km
687204154 x 1,50 mm²7,0 ± 0,5 mm81,4 kg/km99 kg/km
687207157 x 1,50 mm²8,6 ± 0,5 mm129,6 kg/km160 kg/km
687208158 x 1,50 mm²9,8 ± 0,5 mm149,7 kg/km184 kg/km
Art.-Nr.
Aderzahl x Querschnitt
Außen-ø
Cu-Zahl
Leitungsgewicht ca.
68720205
2 x 0,50 mm²
4,8 ± 0,5 mm
22,9 kg/km
34 kg/km
68720405
4 x 0,50 mm²
5,4 ± 0,5 mm
35,1 kg/km
48 kg/km
68720805
8 x 0,50 mm²
7,4 ± 0,5 mm
57,1 kg/km
83 kg/km
68721005
10 x 0,50 mm²
8,0 ± 0,5 mm
74,3 kg/km
101 kg/km
68721205
12 x 0,50 mm²
8,2 ± 0,5 mm
84 kg/km
113 kg/km
68721605
16 x 0,50 mm²
9,0 ± 0,5 mm
105,7 kg/km
140 kg/km
68720207
2 x 0,75 mm²
5,2 ± 0,5 mm
30 kg/km
41 kg/km
68720407
4 x 0,75 mm²
5,8 ± 0,5 mm
47,2 kg/km
61 kg/km
68720607
6 x 0,75 mm²
6,8 ± 0,5 mm
64,7 kg/km
83 kg/km
68720807
8 x 0,75 mm²
8,1 ± 0,5 mm
84,5 kg/km
111 kg/km
68721007
10 x 0,75 mm²
8,8 ± 0,5 mm
100,8 kg/km
131 kg/km
68721207
12 x 0,75 mm²
9,0 ± 0,5 mm
115,3 kg/km
148 kg/km
68721407
14 x 0,75 mm²
9,4 ± 0,5 mm
131,2 kg/km
167 kg/km
68721607
16 x 0,75 mm²
9,9 ± 0,5 mm
148,8 kg/km
187 kg/km
68721807
18 x 0,75 mm²
10,4 ± 0,5 mm
163,6 kg/km
205 kg/km
68720210
2 x 1,00 mm²
5,5 ± 0,5 mm
35,1 kg/km
47 kg/km
68720410
4 x 1,00 mm²
6,2 ± 0,5 mm
57,8 kg/km
71 kg/km
68720610
6 x 1,00 mm²
7,3 ± 0,5 mm
81,7 kg/km
102 kg/km
68720710
7 x 1,00 mm²
7,3 ± 0,5 mm
91,3 kg/km
108 kg/km
68720810
8 x 1,00 mm²
8,6 ± 0,5 mm
105,6 kg/km
130 kg/km
68721010
10 x 1,00 mm²
9,4 ± 0,5 mm
127,7 kg/km
155 kg/km
68720215
2 x 1,50 mm²
6,1 ± 0,5 mm
48,2 kg/km
62 kg/km
68720415
4 x 1,50 mm²
7,0 ± 0,5 mm
81,4 kg/km
99 kg/km
68720715
7 x 1,50 mm²
8,6 ± 0,5 mm
129,6 kg/km
160 kg/km
68720815
8 x 1,50 mm²
9,8 ± 0,5 mm
149,7 kg/km
184 kg/km
