SABIX® A 871 TWÖ

halogenfreie "Thinwall" Anschluss- und Datenleitung, Aufbau in Anlehnung an EN 50306

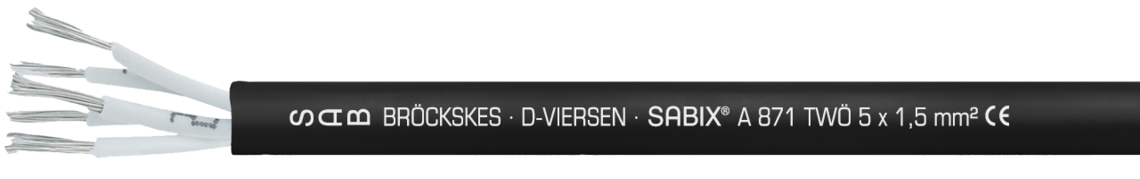

Aufdruck-Beispiel für SABIX® A 871 TWÖ 68710515: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 871 TWÖ 5 x 1,5 mm² CE

Datenblatt für SABIX® A 871 TWÖ herunterladen

Fragen zu unseren Produkten?

Anwendung

OzonbeständigeAnschluss- und Datenleitung mit einem Aufbau in Anlehnung an EN 50306. Die Leitung mit einer Rauchgas-Klassifizierung nach NF F 16-101 ist sehr flexibel und ölbeständig. Dieses Kabel ist für die innere Verkabelung von Schienenfahrzeugen in Anlehnung an EN 50306, Datenübertragung und Informationssysteme geeignet.

Besondere Merkmale

sehr flexibel
halogenfrei
ölbeständig
flammhemmend und selbstverlöschend
Rauchgasklassifizierung nach NF F 16-101
dünnwandig
hoher Verlegekomfort

Zusatzinformationen

Speziell für den Einsatz in Schienenfahrzeugen

Aufbau

Leiter	verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2
Isolierhülle	Spezial SABIX®
Aderkennzeichnung	weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334
Verseilung	in Lagen
Mantelmaterial	Spezial SABIX®
Mantelfarbe	schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

Verseilung

in Lagen

Mantelmaterial

Spezial SABIX®

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Rauchgasindex	nach NF F 16-101
Nennspannung	Uo/U 300/500 V
Prüfspannung	Ader/Ader 2000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d
Temperaturbereich	nicht bewegt: -40/+105 °C bewegt: -25/+105 °C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten	keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Korrosivität der Brandgase	IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
Rauchdichte	nach IEC 61034 + VDE 0482-1034
Ozonbeständigkeit	nach EN 50396 + VDE 0473-396
Flexibilität	sehr gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Rauchgasindex

nach NF F 16-101

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -40/+105 °C

bewegt: -25/+105 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Ozonbeständigkeit

nach EN 50396 + VDE 0473-396

Flexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Außen-ø	Cu-Zahl	Leitungsgewicht ca.
68710207	2 x 0,75 mm²	4,7 mm	14,4 kg/km	35 kg/km	Artikel anfragen
68710407	4 x 0,75 mm²	5,3 mm	28,8 kg/km	51 kg/km	Artikel anfragen
68711007	10 x 0,75 mm²	8,4 mm	72 kg/km	116 kg/km	Artikel anfragen
68711807	18 x 0,75 mm²	10,2 mm	129,6 kg/km	193 kg/km	Artikel anfragen
68710210	2 x 1,00 mm²	5 mm	19,2 kg/km	41 kg/km	Artikel anfragen
68710310	3 x 1,00 mm²	5,2 mm	28,8 kg/km	50 kg/km	Artikel anfragen
68710410	4 x 1,00 mm²	5,7 mm	38,4 kg/km	61 kg/km	Artikel anfragen
68711010	10 x 1,00 mm²	9 mm	96 kg/km	140 kg/km	Artikel anfragen
68712510	25 x 1,00 mm²	12,8 mm	240 kg/km	308 kg/km	Artikel anfragen
68710515	5 x 1,50 mm²	7,5 mm	72 kg/km	113 kg/km	Artikel anfragen
68710715	7 x 1,50 mm²	8,2 mm	100,8 kg/km	148 kg/km	Artikel anfragen
68710325	3 x 2,50 mm²	7,2 mm	72 kg/km	107 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x Querschnitt

Außen-ø

Cu-Zahl

Leitungsgewicht ca.

68710207

2 x 0,75 mm²

4,7 mm

14,4 kg/km

35 kg/km

Artikel anfragen

68710407

4 x 0,75 mm²

5,3 mm

28,8 kg/km

51 kg/km

Artikel anfragen

68711007

10 x 0,75 mm²

8,4 mm

72 kg/km

116 kg/km

Artikel anfragen

68711807

18 x 0,75 mm²

10,2 mm

129,6 kg/km

193 kg/km

Artikel anfragen

68710210

2 x 1,00 mm²

5 mm

19,2 kg/km

41 kg/km

Artikel anfragen

68710310

3 x 1,00 mm²

5,2 mm

28,8 kg/km

50 kg/km

Artikel anfragen

68710410

4 x 1,00 mm²

5,7 mm

38,4 kg/km

61 kg/km

Artikel anfragen

68711010

10 x 1,00 mm²

9 mm

96 kg/km

140 kg/km

Artikel anfragen

68712510

25 x 1,00 mm²

12,8 mm

240 kg/km

308 kg/km

Artikel anfragen

68710515

5 x 1,50 mm²

7,5 mm

72 kg/km

113 kg/km

Artikel anfragen

68710715

7 x 1,50 mm²

8,2 mm

100,8 kg/km

148 kg/km

Artikel anfragen

68710325

3 x 2,50 mm²

7,2 mm

72 kg/km

107 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
