SABIX® A 170 TWÖ

flexible ”Thinwall” Einzelader - spart Platz und Gewicht - 300 V nach EN 50306-2

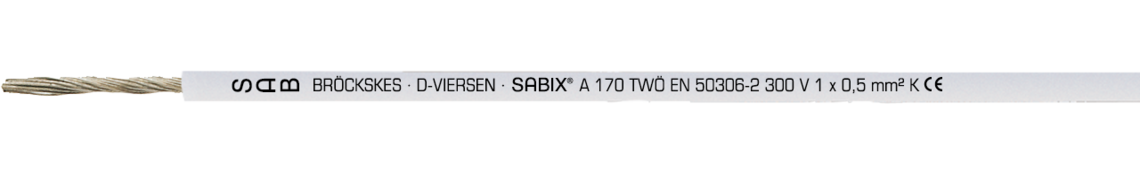

Aufdruck-Beispiel für SABIX® A 170 TWÖ 68700105: SAB BRÖCKSKES · D-VIERSEN · SABIX® A 170 TWÖ EN 50306-2 300 V 1 x 0,5 mm² CE

Datenblatt für SABIX® A 170 TWÖ herunterladen

Fragen zu unseren Produkten?

Anwendung

Die flexible "Thinwall" Einzelader spart Platz und Gewicht, bietet aber dennoch Sicherheit durch eine genormte und überwachte Fertigung. Die flammwidrige und halogenfreie Leitung erfüllt die Brandschutzstufen 1-4 nach DIN 5510 und wird z.B. im Schaltschrankbau, in Geräten und Einrichtungen der Kommunikationstechnik und in Haushaltsgeräten eingesetzt.

Besondere Merkmale

halogenfrei
flammwidrig
raucharm
kleinste Außendurchmesser
platzsparender Einbau
leicht
abriebfeste Oberfläche
genormte Sicherheit
erfüllt die Brandschutzstufen 1 - 4 nach DIN 5510

Zusatzinformationen

Speziell für den Einsatz in Schienenfahrzeugen

Aufbau

Leiter	verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2
Isolierhülle	Spezial SABIX®
Aderkennzeichnung	weiß (ähnlich RAL 9010)

Leiter

verzinnte Cu-Litze feindrähtig nach EN 50306-2 + VDE 0260-306-2

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

weiß (ähnlich RAL 9010)

Technische Daten

Nennspannung	Uo 300 V
Prüfspannung	4000 V
Temperaturbereich	+105°C, unter Kurzschlussbedingungen von 5s: +160°C
Schadstoffreiheit	gemäß RoHS-Richtlinie der Europäischen Union
Spannungsprüfung	2000 V AC, 5 min. 4800 V DC, 5 min.
Durchschlagfestigkeit	4000 V AC
Gleichspannungsbeständigkeit	300 V DC, 10 d/85°C Stromanstieg ≤ 10%
Isolationswiderstand bei 20°C	0,5 mm² - 600 MΩ*km
Isolationswiderstand bei 90°C	0,5 mm² - 0,3 MΩ*km
Abstreifbarkeit der Isolierhülle	leicht abziehbar
Mineralölbeständigkeit IRM 902 bei 100°C/24 h	keine Risse, Spannungsprüfung bei 1,5 kV AC
Kraftstoffbeständigkeit IRM 903 bei 70°C/168 h	keine Risse, Spannungsprüfung bei 1,5 kV AC
Säurenbeständigkeit N-Oxalsäure-Lösung bei 23°C/168 h	keine Risse, Spannungsprüfung bei 1,5 kV AC
Laugenbeständigkeit N-Natriumoxid-Lösung bei 23°C/168 h	keine Risse, Spannungsprüfung bei 1,5 kV AC
Wärmedruckbeständigkeit bei 125°C/4 h	Eindrucktiefe ≤ 50% Spannungsprüfung bei 1,5 kV AC
Dynamische Durchdringungsprüfung	0,5 mm² - Last 70 N
Weiterreisswiderstand	bei -15°C/3 h bei +23°C/3 h bei +85°C/3 h Spannungsprüfung bei 150 V AC
Schrumpfung bei 150°C	<1,5 mm
Blockierung der Adern	bei 150°C/6 h keine Haftung
Kältebiegeprüfung	bei -40°C
Abriebbeständigkeit	0,5 mm² - Belastung 7 N
Ozonbeständigkeit	Verfahren B, keine Risse Spannungsprüfung bei 1,5 kV AC
Spannungsrissbeständigkeit	168 h bei 180°C, keine Risse Spannungsprüfung bei 1,5 kV AC
Flammenausbreitung an der Ader	Flammeinwirkung 60 s Brandspur: <425 mm
Flammenausbreitung gebündelte Adern	Flammeinwirkung 20 min. Brandspur: <1,5 m
Azidität der Brandgase	pH min. 4,3 Leitfähigkeit max. 10,0 µS/mm
Entwicklung korrosiver Gase	HCL max. 0,5% Fluor max. 0,1%
Rauchentwicklung	Kategorie 4 ≥70%

Nennspannung

Uo 300 V

Prüfspannung

4000 V

Temperaturbereich

+105°C, unter Kurzschlussbedingungen von 5s: +160°C

Schadstoffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Spannungsprüfung

2000 V AC, 5 min.

4800 V DC, 5 min.

Durchschlagfestigkeit

4000 V AC

Gleichspannungsbeständigkeit

300 V DC, 10 d/85°C

Stromanstieg ≤ 10%

Isolationswiderstand bei 20°C

0,5 mm² - 600 MΩ*km

Isolationswiderstand bei 90°C

0,5 mm² - 0,3 MΩ*km

Abstreifbarkeit der Isolierhülle

leicht abziehbar

Mineralölbeständigkeit IRM 902 bei 100°C/24 h

keine Risse, Spannungsprüfung bei 1,5 kV AC

Kraftstoffbeständigkeit IRM 903 bei 70°C/168 h

keine Risse, Spannungsprüfung bei 1,5 kV AC

Säurenbeständigkeit N-Oxalsäure-Lösung bei 23°C/168 h

keine Risse, Spannungsprüfung bei 1,5 kV AC

Laugenbeständigkeit N-Natriumoxid-Lösung bei 23°C/168 h

keine Risse, Spannungsprüfung bei 1,5 kV AC

Wärmedruckbeständigkeit bei 125°C/4 h

Eindrucktiefe ≤ 50%

Spannungsprüfung bei 1,5 kV AC

Dynamische Durchdringungsprüfung

0,5 mm² - Last 70 N

Weiterreisswiderstand

bei -15°C/3 h

bei +23°C/3 h

bei +85°C/3 h

Spannungsprüfung bei 150 V AC

Schrumpfung bei 150°C

<1,5 mm

Blockierung der Adern

bei 150°C/6 h

keine Haftung

Kältebiegeprüfung

bei -40°C

Abriebbeständigkeit

0,5 mm² - Belastung 7 N

Ozonbeständigkeit

Verfahren B, keine Risse

Spannungsprüfung bei 1,5 kV AC

Spannungsrissbeständigkeit

168 h bei 180°C, keine Risse

Spannungsprüfung bei 1,5 kV AC

Flammenausbreitung an der Ader

Flammeinwirkung 60 s

Brandspur: <425 mm

Flammenausbreitung gebündelte Adern

Flammeinwirkung 20 min.

Brandspur: <1,5 m

Azidität der Brandgase

pH min. 4,3

Leitfähigkeit max. 10,0 µS/mm

Entwicklung korrosiver Gase

HCL max. 0,5%

Fluor max. 0,1%

Rauchentwicklung

Kategorie 4 ≥70%

Abmessungen

Art.-Nr.	Aderanzahl	Nennquerschnitt	min. Außen-ø	max. Außen-ø	Leitungs- gewicht ca.	Gleichstromwiderstand bei 20°C max.
68700105	1	0,5 mm²	1,15 mm	1,45 mm	5,5 kg/km	40,1 Ω/km	Artikel anfragen
68700107	1	0,75 mm²	1,35 mm	1,65 mm	8,2 kg/km	26,7 Ω/km	Artikel anfragen
68700110	1	1 mm²	1,45 mm	1,8 mm	10 kg/km	20 Ω/km	Artikel anfragen
68700115	1	1,5 mm²	1,95 mm	2,3 mm	14,6 kg/km	13,7 Ω/km	Artikel anfragen
68700125	1	2,5 mm²	2,5 mm	2,85 mm	23,7 kg/km	8,21 Ω/km	Artikel anfragen

Art.-Nr.

Aderanzahl

Nennquerschnitt

min. Außen-ø

max. Außen-ø

Leitungs-
gewicht ca.

Gleichstromwiderstand
bei 20°C max.

68700105

0,5 mm²

1,15 mm

1,45 mm

5,5 kg/km

40,1 Ω/km

Artikel anfragen

68700107

0,75 mm²

1,35 mm

1,65 mm

8,2 kg/km

26,7 Ω/km

Artikel anfragen

68700110

1 mm²

1,45 mm

1,8 mm

10 kg/km

20 Ω/km

Artikel anfragen

68700115

1,5 mm²

1,95 mm

2,3 mm

14,6 kg/km

13,7 Ω/km

Artikel anfragen

68700125

2,5 mm²

2,5 mm

2,85 mm

23,7 kg/km

8,21 Ω/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
