SD 960 CP

Abgeschirmte PUR-Datenleitung mit UL/CSA, dauer-flexibel

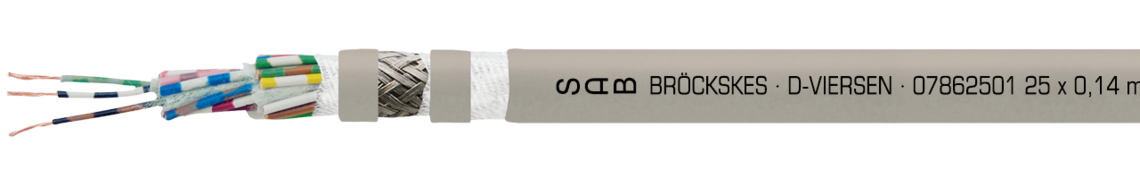

Aufdruck-Beispiel für SD 960 CP 07862501: SAB BRÖCKSKES · D-VIERSEN · 07862501 25 x 0,14 mm² SD 960 CP 26 AWG/25c 07862625 UL AWM Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Datenblatt für SD 960 CP herunterladen

Fragen zu unseren Produkten?

Anwendung

Hochflexible Datenleitung mit einem Geflecht aus verzinnten Cu-Drähten. Die ölbeständige Leitung mit matter Oberfläche wird z.B. in Holz- und Verpackungsmaschinen eingesetzt.

Besondere Merkmale

geschirmt, sehr gute EMV-Eigenschaft
hohe Abriebfestigkeit
ölbeständig
sehr gute Flexibilität

Zusatzinformationen

Auf Wunsch möglich!

in den Abmessungen 0,50 mm² und 0,75 mm²
mit orangem Außenmantel und farbigen Adern nach DIN 47100

Aufbau

Leiter	blanke Cu-Litze, feinstdrähtig
Isolierhülle	PVC, TI2 nach EN 50363-3 + VDE 0207-363-3
Aderkennzeichnung	in Anlehnung an Farbcode US 2, siehe Kapitel N „Technische Daten“
Verseilung	speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
Bewicklung	Vlies
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	Vlies
Mantelmaterial	PU nach UL 758 mit matter Oberfläche
Mantelfarbe	grau (RAL 7032)

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3 + VDE 0207-363-3

Aderkennzeichnung

in Anlehnung an Farbcode US 2, siehe Kapitel N „Technische Daten“

Verseilung

speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PU nach UL 758 mit matter Oberfläche

Mantelfarbe

grau (RAL 7032)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Spannung UL/CSA	300 V
Prüfspannung	Ader/Ader 1500 V Ader/Schirm 1200 V
Mindestbiegeradius	dauerflexibel: 7,5 x d
Strahlenbeständigkeit	5 x 10⁷ cJ/kg
Temperaturbereich	DIN VDE nicht bewegt: -30/+70 °C DIN VDE bewegt: -5/+70°C UL/CSA: bis +80°C
Brennverhalten	flammhemmend und selbstverlöschend nach UL FT1, CSA FT1, FT2
Ölbeständigkeit	sehr gut - oilrating 60°C nach UL 758
Chem. Beständigkeit	gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Spannung UL/CSA

300 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -30/+70 °C

DIN VDE bewegt: -5/+70°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - oilrating 60°C nach UL 758

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Größter Einzeldraht ø	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.
07860201	2 x 0,14 mm²	0,11 mm	5 mm	16,5 kg/km	31 kg/km
07860301	3 x 0,14 mm²	0,11 mm	5,2 mm	17,9 kg/km	33 kg/km
07860401	4 x 0,14 mm²	0,11 mm	5,6 mm	19,4 kg/km	38 kg/km
07860501	5 x 0,14 mm²	0,11 mm	6 mm	22,7 kg/km	45 kg/km
07860701	7 x 0,14 mm²	0,11 mm	6,8 mm	27,1 kg/km	56 kg/km
07861001	10 x 0,14 mm²	0,11 mm	7,7 mm	34,9 kg/km	68 kg/km
07861401	14 x 0,14 mm²	0,11 mm	8,9 mm	41,9 kg/km	88 kg/km
07861801	18 x 0,14 mm²	0,11 mm	9,1 mm	50,5 kg/km	102 kg/km
07862501	25 x 0,14 mm²	0,11 mm	11,2 mm	81,5 kg/km	147 kg/km
07860202	2 x 0,25 mm²	0,11 mm	5,3 mm	18,7 kg/km	33 kg/km
07860302	3 x 0,25 mm²	0,11 mm	5,6 mm	21,2 kg/km	39 kg/km
07860402	4 x 0,25 mm²	0,11 mm	5,9 mm	25,5 kg/km	45 kg/km
07860502	5 x 0,25 mm²	0,11 mm	6,4 mm	28,1 kg/km	53 kg/km
07860702	7 x 0,25 mm²	0,11 mm	8,1 mm	36,5 kg/km	81 kg/km
07861002	10 x 0,25 mm²	0,11 mm	9 mm	49,8 kg/km	89 kg/km
07861402	14 x 0,25 mm²	0,11 mm	9,6 mm	61,9 kg/km	111 kg/km
07861802	18 x 0,25 mm²	0,11 mm	9,8 mm	72,4 kg/km	129 kg/km
07862502	25 x 0,25 mm²	0,11 mm	12,1 mm	114,5 kg/km	187 kg/km
07860203	2 x 0,34 mm²	0,11 mm	5,5 mm	20,5 kg/km	36 kg/km
07860303	3 x 0,34 mm²	0,11 mm	5,8 mm	23,9 kg/km	42 kg/km
07860403	4 x 0,34 mm²	0,11 mm	6,2 mm	29,1 kg/km	50 kg/km
07860503	5 x 0,34 mm²	0,11 mm	6,6 mm	34 kg/km	59 kg/km
07860703	7 x 0,34 mm²	0,11 mm	7,6 mm	44,2 kg/km	73 kg/km
07861003	10 x 0,34 mm²	0,11 mm	9,4 mm	70,8 kg/km	122 kg/km
07861403	14 x 0,34 mm²	0,11 mm	10 mm	86,8 kg/km	154 kg/km
07861803	18 x 0,34 mm²	0,11 mm	10,5 mm	106,4 kg/km	161 kg/km
07862503	25 x 0,34 mm²	0,11 mm	12,7 mm	141,2 kg/km	215 kg/km

Art.-Nr.

Aderzahl x Querschnitt

Größter Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungsgewicht ca.

07860201

2 x 0,14 mm²

0,11 mm

5 mm

16,5 kg/km

31 kg/km

07860301

3 x 0,14 mm²

0,11 mm

5,2 mm

17,9 kg/km

33 kg/km

07860401

4 x 0,14 mm²

0,11 mm

5,6 mm

19,4 kg/km

38 kg/km

07860501

5 x 0,14 mm²

0,11 mm

6 mm

22,7 kg/km

45 kg/km

07860701

7 x 0,14 mm²

0,11 mm

6,8 mm

27,1 kg/km

56 kg/km

07861001

10 x 0,14 mm²

0,11 mm

7,7 mm

34,9 kg/km

68 kg/km

07861401

14 x 0,14 mm²

0,11 mm

8,9 mm

41,9 kg/km

88 kg/km

07861801

18 x 0,14 mm²

0,11 mm

9,1 mm

50,5 kg/km

102 kg/km

07862501

25 x 0,14 mm²

0,11 mm

11,2 mm

81,5 kg/km

147 kg/km

07860202

2 x 0,25 mm²

0,11 mm

5,3 mm

18,7 kg/km

33 kg/km

07860302

3 x 0,25 mm²

0,11 mm

5,6 mm

21,2 kg/km

39 kg/km

07860402

4 x 0,25 mm²

0,11 mm

5,9 mm

25,5 kg/km

45 kg/km

07860502

5 x 0,25 mm²

0,11 mm

6,4 mm

28,1 kg/km

53 kg/km

07860702

7 x 0,25 mm²

0,11 mm

8,1 mm

36,5 kg/km

81 kg/km

07861002

10 x 0,25 mm²

0,11 mm

9 mm

49,8 kg/km

89 kg/km

07861402

14 x 0,25 mm²

0,11 mm

9,6 mm

61,9 kg/km

111 kg/km

07861802

18 x 0,25 mm²

0,11 mm

9,8 mm

72,4 kg/km

129 kg/km

07862502

25 x 0,25 mm²

0,11 mm

12,1 mm

114,5 kg/km

187 kg/km

07860203

2 x 0,34 mm²

0,11 mm

5,5 mm

20,5 kg/km

36 kg/km

07860303

3 x 0,34 mm²

0,11 mm

5,8 mm

23,9 kg/km

42 kg/km

07860403

4 x 0,34 mm²

0,11 mm

6,2 mm

29,1 kg/km

50 kg/km

07860503

5 x 0,34 mm²

0,11 mm

6,6 mm

34 kg/km

59 kg/km

07860703

7 x 0,34 mm²

0,11 mm

7,6 mm

44,2 kg/km

73 kg/km

07861003

10 x 0,34 mm²

0,11 mm

9,4 mm

70,8 kg/km

122 kg/km

07861403

14 x 0,34 mm²

0,11 mm

10 mm

86,8 kg/km

154 kg/km

07861803

18 x 0,34 mm²

0,11 mm

10,5 mm

106,4 kg/km

161 kg/km

07862503

25 x 0,34 mm²

0,11 mm

12,7 mm

141,2 kg/km

215 kg/km
