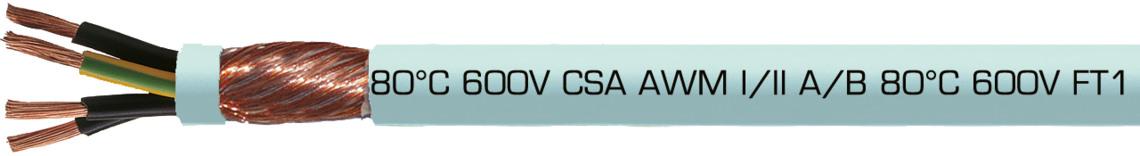

SABclean RT 795 D

halogenfreie, torsionsfähige Steuerleitung mit Cu-Gesamtabschirmung

Aufdruck-Beispiel für SABclean RT 795 D 37950425: SAB BRÖCKSKES · D-Viersen · 37950425 4 x 2,5 mm² SAB Clean RT 795 D 14 AWG/4c 37951404 UL AWM Style 21060 80°C 600V CSA AWM I/II A/B 80°C 600V FT1 FT2 CE

Datenblatt für SABclean RT 795 D herunterladen

Fragen zu unseren Produkten?

Anwendung

Roboter-Steuerleitung für den Einsatz in Reinraum-Anwendungen. Die torsionsfähige Steuerleitung mit Kupfer-Abschirmung ist halogenfrei, sehr robust und kann für Torsionsanwendungen bis zu ± 360°/m eingesetzt werden.

Besondere Merkmale

robust und zuverlässig
Torsionwinkel bis zu ± 360° per 1 m
halogenfrei

Zusatzinformationen

Cleanroom Klassifizierung

DIN EN ISO 14644-1 Luftreinheitsklasse 1,

US Federal Standard 209 E Luftreinheitsklasse 1.

Aufbau

Leiter	blanke Cu-Litze, feinstdrähtig, in Anlehnung an DIN VDE 0812
Isolierhülle	TPE
Aderkennzeichnung	bis 0,34 mm²: in Anlehnung an DIN 47100 ab 0,50 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter
Verseilung	speziell abgestimmte Lagenverseilung
Bewicklung	Netzband, Vlies
Abschirmung	bewickelt mit blankem Cu-Draht
Bewicklung	Vlies
Mantelmaterial	TPE
Mantelfarbe	weißgrün (RAL 6019)

Leiter

blanke Cu-Litze, feinstdrähtig, in Anlehnung an DIN VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

bis 0,34 mm²: in Anlehnung an DIN 47100

ab 0,50 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter

Verseilung

speziell abgestimmte Lagenverseilung

Bewicklung

Netzband, Vlies

Abschirmung

bewickelt mit blankem Cu-Draht

Bewicklung

Vlies

Mantelmaterial

TPE

Mantelfarbe

weißgrün (RAL 6019)

Technische Daten

Nennspannung Uo/U	Uo/U 300/500 V
Spannung UL/CSA	600 V
Prüfspannung	Ader/Ader 3000 V Ader/Schirm 2000 V
Torsionswinkel	bis zu ± 360° / 1 m
Mindestbiegeradius	dauerflexibel 7,5 x d
Temperaturbereich	DIN/VDE: nicht bewegt: -50°C / +90°C bewegt: -40°C / +90°C UL/CSA: nicht bewegt: bis +80°C bewegt: bis +80°C
Halogenfreiheit	nach IEC 60754-1 und VDE 0482-754-1
Luftreinheitsklasse 1	nach US Federal Standard 209 E
Luftreinheitsklasse 2	nach DIN EN 14644-1
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung Uo/U

Uo/U 300/500 V

Spannung UL/CSA

600 V

Prüfspannung

Ader/Ader 3000 V

Ader/Schirm 2000 V

Torsionswinkel

bis zu ± 360° / 1 m

Mindestbiegeradius

dauerflexibel 7,5 x d

Temperaturbereich

DIN/VDE:

nicht bewegt: -50°C / +90°C

bewegt: -40°C / +90°C

UL/CSA:

nicht bewegt: bis +80°C

bewegt: bis +80°C

Halogenfreiheit

nach IEC 60754-1 und VDE 0482-754-1

Luftreinheitsklasse 1

nach US Federal Standard 209 E

Luftreinheitsklasse 2

nach DIN EN 14644-1

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union
