SAB Kabel

SABIX® PB 630

halogenfreie Profibus-DP Leitung

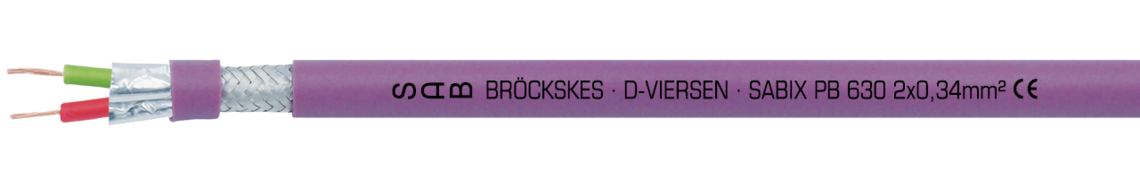

Aufdruck-Beispiel für SABIX PB 630 56302341: SAB BRÖCKSKES · D-VIERSEN · SABIX PB 630 2x0,34mm² CE

Aufdruck-Beispiel für SABIX PB 630 56302341: SAB BRÖCKSKES · D-VIERSEN · SABIX PB 630 2x0,34mm² CE

Anwendung

Halogenfreie Profibus-DP Leitung mit blanken Cu-Litzen nach VDE 0819 Teil 103 und SABIX®-Außenmantel. Dieses Profibus Kabel weist eine sehr gute Ölbeständigkeit auf und verfügt über eine geringe Rauchgasdichte (IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen). Die Leitung weist eine gute Wetterbeständigkeit auf und kann auch für flexible Anwendung eingesetzt werden.

Besondere Merkmale

  • halogenfrei
  • sehr gute Ölbeständigkeit
  • gute Wetterbeständigkeit
  • geringe Rauchgasdichte

Aufbau

Leiter

blanke Cu-Litze nach VDE 0812

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Leiter

blanke Cu-Litze nach VDE 0812

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Für feste Verlegung

geeignet

Für flexible Anwendung

geeignet

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1500 V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -40/+80°C

bewegt: -40/+80°C

Halogenfreiheit

nach DIN VDE 0472 Teil 815 + IEC 60754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Ölbeständigkeit

sehr gut nach EN 50363-4-1

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

ja

Für flexible Anwendung

ja

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Für feste Verlegung

geeignet

Für flexible Anwendung

geeignet

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1500 V

Mindestbiegeradius

12 x d

Temperaturbereich

nicht bewegt: -40/+80°C

bewegt: -40/+80°C

Halogenfreiheit

nach DIN VDE 0472 Teil 815 + IEC 60754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Ölbeständigkeit

sehr gut nach EN 50363-4-1

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

ja

Für flexible Anwendung

ja

Wetterbeständigkeit

gut

Abmessungen

Art.-Nr. Aderzahl x Querschnitt Außen-ø ± 5% Cu-Zahl Leitungsgewicht ca.
563023412 x 0,34 mm²7,5 mm30,4 kg/km50 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x Querschnitt
Außen-ø ± 5%
Cu-Zahl
Leitungsgewicht ca.
56302341
2 x 0,34 mm²
7,5 mm
30,4 kg/km
50 kg/km

Weitere Abmessungen und Farben auf Anfrage.
