SABIX® IBS 610

halogenfreie Interbus-S Leitung

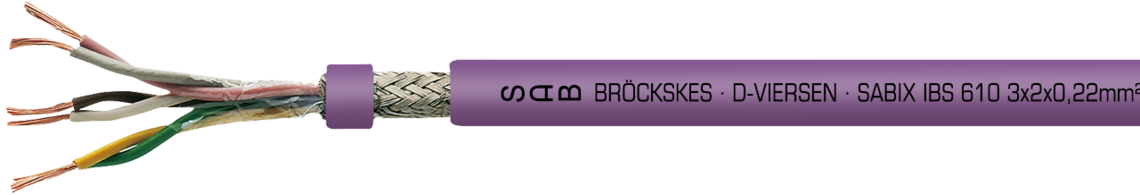

Aufdruck-Beispiel für SABIX® IBS 610 56103221: SAB BRÖCKSKES · D-VIERSEN · SABIX IBS 610 3x2x0,22mm² CE

Aufdruck-Beispiel für SABIX® IBS 610 56103221: SAB BRÖCKSKES · D-VIERSEN · SABIX IBS 610 3x2x0,22mm² CE

Anwendung/Beschreibung

Die SABIX® IBS 610 ist eine halogenfreie Interbus-S Leitung mit einem Mindestbiegeradius von 7,5 x d und einer Betriebsspitzenspannung von max. 350 V. Das Anwendungsgebiet der ölbeständigen Busleitung liegt in der Fertigungstechnik, Verfahrenstechnik und Transport und Lagertechnik.

Produktvorteile

  • halogenfrei
  • sehr gute Ölbeständigkeit
  • gute Wetterbeständigkeit

Konstruktion

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

SABIX®

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Verseilung

paarweise und Paare gemeinsam

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

SABIX®

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Verseilung

paarweise und Paare gemeinsam

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

5 x 10^6 cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Ölbeständigkeit

sehr gut nach EN 50363-4-1

Wellenwiderstand bei 0.064 MHz

120 Ω+/- 20%

Wellenwiderstand bei > 1 MHz

100 Ω ± 15 Ω

Flexibilität

sehr gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Für Erdverlegung

nicht geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

5 x 10^6 cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Ölbeständigkeit

sehr gut nach EN 50363-4-1

Wellenwiderstand bei 0.064 MHz

120 Ω+/- 20%

Wellenwiderstand bei > 1 MHz

100 Ω ± 15 Ω

Flexibilität

sehr gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Für Erdverlegung

nicht geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Typ Abmessung Außen-ø ± 10% Cu-Zahl Leitungs-
gewicht ≈
L56103221Fernbusleitung3 x 2 x 0,22 mm²7 mm31,3 kg/km53 kg/km Artikel anfragen
L56106221Installationsfernbusleitung3 x 2 x 0,22 mm² + 3 x 1,00 mm²7,9 mm62 kg/km84 kg/km Artikel anfragen
Art.-Nr.
Typ
Abmessung
Außen-ø ± 10%
Cu-Zahl
Leitungs-
gewicht ≈
L56103221
Fernbusleitung
3 x 2 x 0,22 mm²
7 mm
31,3 kg/km
53 kg/km
L56106221
Installationsfernbusleitung
3 x 2 x 0,22 mm² + 3 x 1,00 mm²
7,9 mm
62 kg/km
84 kg/km

Weitere Abmessungen und Farben auf Anfrage.
