SABIX® IBL 600 FRNC

halogenfreie, flammwidrige Interbus-Loop Leitung

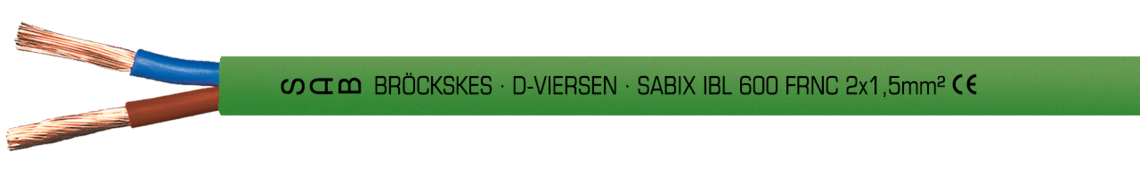

Aufdruck-Beispiel für SABIX IBL 600 FRNC 66012853: SAB BRÖCKSKES · D-VIERSEN · SABIX IBL 600 FRNC 2x1,5mm² CE

Aufdruck-Beispiel für SABIX IBL 600 FRNC 66012853: SAB BRÖCKSKES · D-VIERSEN · SABIX IBL 600 FRNC 2x1,5mm² CE

Anwendung/Beschreibung

Die halogenfreie, flammwidrige Interbus-Loop Leitung hat eine Betriebsspitzenspannung von max. 350 V und eine Prüfspannung von 1500 V. Sie ist für die Anwendung als Datenübertragungsleiter und für die Versorgung von Sensoren gedacht. Die dreiadrige Interbus-Loop Leitung wird für die Versorgung von Aktoren angewandt. Diese Leitung ist ebenfalls für die Interbus-Loop-2 geeignet.

Produktvorteile

  • halogenfrei
  • keine Brandweiterleitung
  • gute Wetterbeständigkeit
  • für Interbus-Loop-2 geeignet

Konstruktion

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

maigrün (RAL 6017)

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295, Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

farbig nach HD 308 (VDE 0293-308), ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

SABIX®

Mantelfarbe

maigrün (RAL 6017)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Mindestbiegeradius

15 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bwegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + IEC 60332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten"

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Wellenwiderstand bei 0,25 MHz - 10 MHz

für 2-adrige Leitungen 75 Ω ± 15%

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Mindestbiegeradius

15 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bwegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + IEC 60332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten"

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Wellenwiderstand bei 0,25 MHz - 10 MHz

für 2-adrige Leitungen 75 Ω ± 15%

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L660128532 x 1,50 mm²6,9 mm28,8 kg/km80 kg/km Artikel anfragen
L660138533 x 1,50 mm²7,5 mm43,2 kg/km94 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L66012853
2 x 1,50 mm²
6,9 mm
28,8 kg/km
80 kg/km
L66013853
3 x 1,50 mm²
7,5 mm
43,2 kg/km
94 kg/km

Weitere Abmessungen und Farben auf Anfrage.
