S PN 668 Hybrid

PUR Hybridleitung, dauerflexibel, schleppkettenfähig mit UL-Approbation

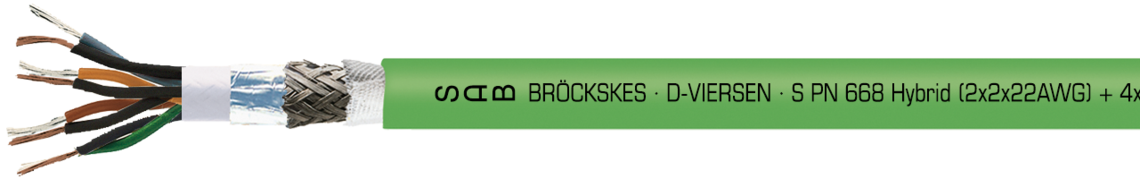

Aufdruck-Beispiel für S PN 668 Hybrid 06689010: SAB BRÖCKSKES · D-VIERSEN · S PN 668 Hybrid (2x2x22AWG) + 4x1,5mm² UL AWM Style 20233 80°C 300V 0668-9010 CE

Datenblatt für S PN 668 Hybrid herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Hochflexible, schleppkettenfähige PUR Hybridleitung mit UL Approbation. Die Spezial Industrial Ethernet CAT 5 Hybridleitung Type C ist gemeinsam in Lagen verseilt. Der Leiter dieser Leitung ist wie folgt aufgebaut:

22 AWG: verzinnte Cu-Litze, feinstdrähtig
1,5 mm²: blanke Cu-Litze nach IEC 60228, EN 60228, VDE 0295, Klasse 6

Die geschirmte Hybridleitung ist halogenfrei, ölbeständig und kann für Temperaturen von -40°C bis +90°C, UL bis +80°C eingesetzt werden.

Produktvorteile

UL approbiert
schleppkettenfähig
halogenfrei
sehr gute Ölbeständigkeit

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Abmessung	2 x 2 x 22 AWG + 4 x 1,5 mm²
Leiter	22 AWG: verzinnte Cu-Litze, feinstdrähtig. 1,5 mm²: blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
Isolierhülle	22 AWG: SABIX® 1,5 mm²: TPE
Aderkennzeichnung	22 AWG: blau, gelb, weiß, orange 1,5 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334
Verseilung	22 AWG: in Lagen, gemeinsam in Lagen
Bewicklung	22 AWG: PETP-Folie
Innenmantel	22 AWG: SABIX®
Abschirmung	22 AWG: Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	22 AWG: Vlies
Bewicklung	Vlies
Mantelmaterial	PUR
Mantelfarbe	grün (ähnlich RAL 6018)

Abmessung

2 x 2 x 22 AWG + 4 x 1,5 mm²

Leiter

22 AWG: verzinnte Cu-Litze, feinstdrähtig.

1,5 mm²: blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

22 AWG: SABIX®

1,5 mm²: TPE

Aderkennzeichnung

22 AWG: blau, gelb, weiß, orange

1,5 mm²: schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

Verseilung

22 AWG: in Lagen, gemeinsam in Lagen

Bewicklung

22 AWG: PETP-Folie

Innenmantel

22 AWG: SABIX®

Abschirmung

22 AWG: Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

22 AWG: Vlies

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung	max 350 V
Spannung	UL: 300 V
Prüfspannung	Ader/Ader: 2000 V Ader/Schirm: 2000 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d
Temperaturbereich	VDE nicht bewegt: -40/+90 °C VDE bewegt: -30/+90 °C UL: bis +80°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Ölbeständigkeit	TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Wellenwiderstand	100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 + VDE 0819-2-2 (CAT 5 nach EN 50173-1)
UL Style	20233
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max 350 V

Spannung

UL: 300 V

Prüfspannung

Ader/Ader: 2000 V

Ader/Schirm: 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Temperaturbereich

VDE nicht bewegt: -40/+90 °C

VDE bewegt: -30/+90 °C

UL: bis +80°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Wellenwiderstand

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz

in Anlehnung an EN 50288-2-2 + VDE 0819-2-2 (CAT 5 nach EN 50173-1)

UL Style

20233

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderanzahl	Querschnitt	ca. Ader-ø	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.	Gleichstromwiderstand bei 20°C nach VDE 0812 max. Ω/km
06689010	8	22 + 16 AWG	1,50 / 2,15 mm	10 mm	94,1 kg/km	158 kg/km	58,0 / 13,3	Artikel anfragen

Art.-Nr.

Aderanzahl

Querschnitt

ca. Ader-ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

Gleichstromwiderstand
bei 20°C nach VDE 0812
max. Ω/km

06689010

22 + 16 AWG

1,50 / 2,15 mm

10 mm

94,1 kg/km

158 kg/km

58,0 / 13,3

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
