S CB 625

hochflexible CAN-Bus Leitung für Schleppketten

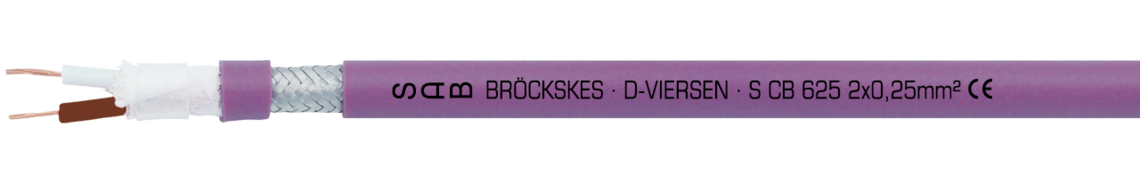

Aufdruck-Beispiel für S CB 625 06252251: SAB BRÖCKSKES · D-VIERSEN · S CB 625 2x0,25mm² CE

Datenblatt für S CB 625 herunterladen

Fragen zu unseren Produkten?

Anwendung

Hochflexible CAN-Bus Leitung für Schleppketten mit einer sehr guten Flexibilität und chemischer Beständigkeit. Die CAN-Bus Leitung ist außerdem halogenfrei und wird in Stromversorgungsketten und als hochflexible Datenleitung eingesetzt. Das Biegeverhalten dieser Leitung wurde gem. VDE 0472 Teil 603 Testart H getestet. Anzahl der Biegungen: min. 500 000 Einzelbiegungen.

Besondere Merkmale

schleppkettenfähig
halogenfrei
sehr gute Ölbeständigkeit
gute chemische Beständigkeit
sehr gute Wetterbeständigkeit
sehr gute chemische Beständigkeit

Aufbau

Leiter	blanke Cu-Litze, feindrähtig
Isolierhülle	TPE-E
Aderkennzeichnung	nach DIN 47100
Umwicklung	Netzband
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Umwicklung	Vlies
Mantelmaterial	PUR, TMPU nach EN 50363-10-2 mit rauer Oberfläche
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

TPE-E

Aderkennzeichnung

nach DIN 47100

Umwicklung

Netzband

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Umwicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 mit rauer Oberfläche

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Prüfspannung	Ader/Ader: 1500V Ader/Schirm: 1200V
Mindestbiegeradius	7,5 x d
Strahlenbeständigkeit	1 x 10⁷ cJ/kg
Temperaturbereich	nicht bewegt: -50/+90°C bewegt: -40/+90°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Ölbeständigkeit	sehr gut nach EN 50363-10-2 + VDE 0207-363-10-2
Chem. Beständigkeit	gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
Wellenwiderstand	120 Ω (95 - 140 Ω)
Flexibilität	sehr gut
Einsatz in Schleppketten	empfohlen
Wetterbeständigkeit	sehr gut
Biegeverhalten	Anzahl der Biegungen gem. VDE 0472 Teil 603 Testart H min. 500 000 Einzelbiegungen
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1200V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

1 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

sehr gut nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wellenwiderstand

120 Ω (95 - 140 Ω)

Flexibilität

sehr gut

Einsatz in Schleppketten

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.
06252251	2 x 0,25 mm²	8,1 mm	25,3 kg/km	75 kg/km

Art.-Nr.

Aderzahl x Querschnitt

Außen-ø ± 5%

Cu-Zahl

Leitungsgewicht ca.

06252251

2 x 0,25 mm²

8,1 mm

25,3 kg/km

75 kg/km
