S 671

PVC-Hybrid-Feldbus-Steuerleitung, schleppkettenfähig mit UL/CSA Approbation

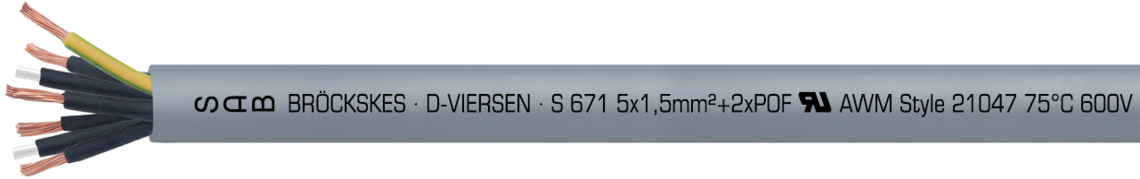

Aufdruck-Beispiel für S 671 06711802: SAB BRÖCKSKES · D-VIERSEN · S 671 5x1,5mm²+2xPOF UL AWM Style 21047 75°C 600V E172204 CSA AWM I/II A/B 75°C 600V FT1 FT2 LL104758 CE

Aufdruck-Beispiel für S 671 06711802: SAB BRÖCKSKES · D-VIERSEN · S 671 5x1,5mm²+2xPOF UL AWM Style 21047 75°C 600V E172204 CSA AWM I/II A/B 75°C 600V FT1 FT2 LL104758 CE

Anwendung/Beschreibung

Die S 671 ist eine PVC-Hybrid-Feldbus-Steuerleitung, welche schleppkettentauglich ist. Sie verfügt über Lichtwellenleiter, Kupferadern und einen PVC-Mantel. Darüber hinaus ist sie für Dauerbiegebeanspruchung geeignet.

Produktvorteile

  • UL/CSA approbiert
  • schleppkettenfähig
  • flammhemmend und selbstverlöschend
  • sehr gute chemische Beständigkeit
  • mit Lichtwellenleiter und Kupferadern

Konstruktion

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3

Aderkennzeichnung

schwarze Adern mit fortlaufenden Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter

Kunststofflichtwellenleiter

POF

Kennzeichnung POF

schwarz

Verseilung

Adern und POF in speziell abgestimmer Lagenverseilung

Bewicklung

Vlies

Mantelmaterial

PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1, verstärkte Wanddicke

Mantelfarbe

silbergrau (RAL 7001)

Leiter

blanke Cu-Litze, feinstdrähtig

Isolierhülle

PVC, TI2 nach EN 50363-3

Aderkennzeichnung

schwarze Adern mit fortlaufenden Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter

Kunststofflichtwellenleiter

POF

Kennzeichnung POF

schwarz

Verseilung

Adern und POF in speziell abgestimmer Lagenverseilung

Bewicklung

Vlies

Mantelmaterial

PVC, TM2 nach EN 50363-4-1 + VDE 0207-363-4-1, verstärkte Wanddicke

Mantelfarbe

silbergrau (RAL 7001)

Technische Daten

Nennspannung

Uo/U 300/500 V

Spannung UL/CSA

600 V

Prüfspannung

Ader/Ader 3000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 7,5 x d

dauerflexibel: 10 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

UL/CSA: bis +75°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

PVC - nach Werksnorm siehe Kapitel N „Technische Daten“

PUR - sehr gut nach EN 50363-10-2 + VDE 0207-363-10-2

Dämpfung POF bei 650 nm gemessen

max. 10dBm/20m

Durchmesser

POF:

Kern 900/1000 μm

außen 2,2 mm

UL Style

21047

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Spannung UL/CSA

600 V

Prüfspannung

Ader/Ader 3000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 7,5 x d

dauerflexibel: 10 x d

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: +5/+70°C

UL/CSA: bis +75°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

PVC - nach Werksnorm siehe Kapitel N „Technische Daten“

PUR - sehr gut nach EN 50363-10-2 + VDE 0207-363-10-2

Dämpfung POF bei 650 nm gemessen

max. 10dBm/20m

Durchmesser

POF:

Kern 900/1000 μm

außen 2,2 mm

UL Style

21047

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L067102102 x 1,00 mm²0,16 mm7,2 mm19,2 kg/km64 kg/km Artikel anfragen
L067103103 x 1,00 mm²0,16 mm8,0 mm28,8 kg/km80 kg/km Artikel anfragen
L067102152 x 1,50 mm²0,16 mm7,7 mm28,8 kg/km73 kg/km Artikel anfragen
L067105155 x 1,50 mm²0,16 mm10,7 mm72,0 kg/km165 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L06710210
2 x 1,00 mm²
0,16 mm
7,2 mm
19,2 kg/km
64 kg/km
L06710310
3 x 1,00 mm²
0,16 mm
8,0 mm
28,8 kg/km
80 kg/km
L06710215
2 x 1,50 mm²
0,16 mm
7,7 mm
28,8 kg/km
73 kg/km
L06710515
5 x 1,50 mm²
0,16 mm
10,7 mm
72,0 kg/km
165 kg/km

Weitere Abmessungen und Farben auf Anfrage.
