PN 678

Paarverseilte PVC Ethernet Leitung Typ A für die feste Verlegung

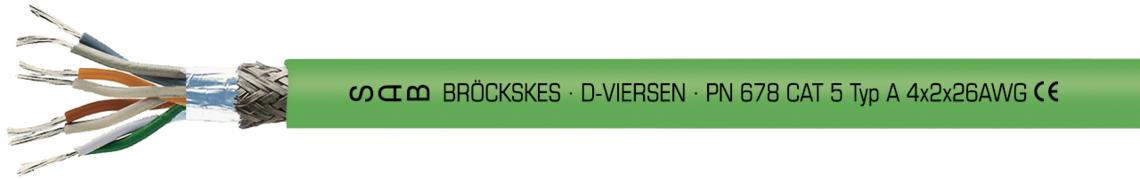

Aufdruck-Beispiel für PN 678 06782604: SAB BRÖCKSKES · D-VIERSEN · PN 678 CAT 5 Typ A 4x2x26AWG CE

Aufdruck-Beispiel für PN 678 06782604: SAB BRÖCKSKES · D-VIERSEN · PN 678 CAT 5 Typ A 4x2x26AWG CE

Anwendung

Die PVC Ethernet Leitung Typ A für die feste Verlegung ist paarverseilt und hat einen Mindestbiegeradius von 5 x d. Die Leitung ist speziell für die Datenübertragung in der Automatisierungsindustrie entwickelt.

Besondere Merkmale

  • EAC Zulassung

Aufbau

Abmessung

4 x 2 x 26 AWG

Leiter

verzinnter Cu-Draht

Isolierhülle

PE, L/MD nach DIN VDE 0819 Teil 103

Aderkennzeichnung

weiß mit Zahlen 1-4 + (blau, orange, grün, braun)

Verseilung

paarweise

Bewicklung

Alufolie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung

VDE max. 350 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Temperaturbereich

VDE nicht bewegt: -30/+70°C

VDE bewegt: -5/+70°C

Mindestbiegeradius

fest verlegt: 5 x d

Wellenwiderstand

100 Ω +/- 5 Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz der EN 50288-2-2 (CAT 5 gemäß EN 50173-1)

Ölbeständigkeit

nach Werksnorm

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.PaaranzahlQuerschnittmax. Ader-øAußen-ø ± 5%Cu-ZahlLeitungsgewicht ca.Gleichstromwiderstand bei 20°C nach VDE 0812 max.
06782604426 AWG1,1 mm6,2 mm33 kg/km49 kg/km150
