PB 631

halogenfreie PE Profibus-DP Leitung für feste Verlegung

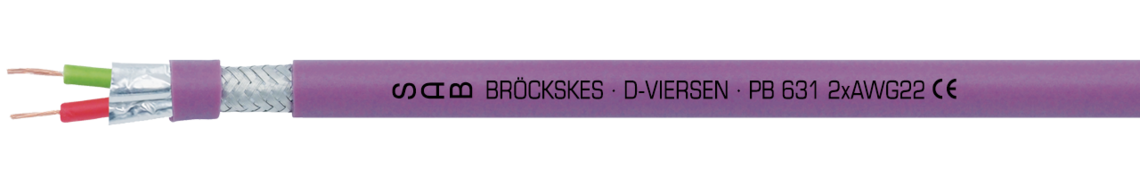

Aufdruck-Beispiel für PB 631 06312331: SAB BRÖCKSKES · D-VIERSEN · PB 631 2xAWG22 CE

Datenblatt für PB 631 herunterladen

Fragen zu unseren Produkten?

Anwendung

Die für feste Verlegung gefertigte, halogenfreie PE Profibus-DP Leitung entwickelt keine korrosiven Brandgase und hat eine geringe Rauchgasdichte. Diese Profibus Leitung wurde für die Verkabelung auf der Feldbusebene zur Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten entwickelt.

Besondere Merkmale

halogenfrei
gute Wetterbeständigkeit
geringe Rauchgasdichte

Aufbau

Leiter	blanker Cu-Draht AWG 22, massiv
Isolierhülle	nach EN 50290-2-23 + VDE 0819-103 (02YI1)
Aderkennzeichnung	rot, grün
Verseilung	in Lagen
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PE, 2YM1 nach EN 50290-2-24
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanker Cu-Draht AWG 22, massiv

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PE, 2YM1 nach EN 50290-2-24

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Für flexible Anwendung	nicht geeignet
Prüfspannung	Ader/Ader: 1500V Ader/Schirm: 1500V
Mindestbiegeradius	12 x d
Strahlenbeständigkeit	7 x 10^6cJ/kg
Temperaturbereich	nicht bewegt: -40/+70°C bewegt: -40/+70°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Korrosivität der Brandgase	IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
Rauchgasdichte	gering
Wellenwiderstand 3 - 20 MHz	150 Ω +/- 10%
Für feste Verlegung	geeignet
Wetterbeständigkeit	gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Für flexible Anwendung

nicht geeignet

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Strahlenbeständigkeit

7 x 10^6cJ/kg

Temperaturbereich

nicht bewegt: -40/+70°C

bewegt: -40/+70°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchgasdichte

gering

Wellenwiderstand 3 - 20 MHz

150 Ω +/- 10%

Für feste Verlegung

geeignet

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.
06312331	2 x AWG 22	7,1 mm	23,8 kg/km	44 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x Querschnitt

Außen-ø ± 5%

Cu-Zahl

Leitungsgewicht ca.

06312331

2 x AWG 22

7,1 mm

23,8 kg/km

44 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
