PB 630

PVC Profibus-DP Leitung für feste Verlegung

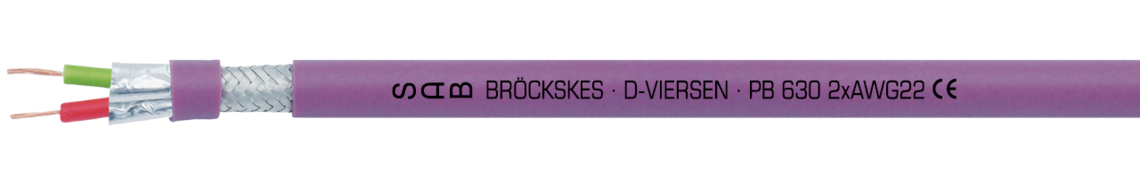

Aufdruck-Beispiel für PB 630 06302331: SAB BRÖCKSKES · D-VIERSEN · PB 630 2xAWG22 CE

Datenblatt für PB 630 herunterladen

Fragen zu unseren Produkten?

Anwendung

Profibus DP Leitung für die feste Verlegung. Diese Profibus Leitung ist flammwidrig, selbstverlöschend und weist eine mittlere Wetterbeständigkeit auf. Die PVC Profibus Leitung wurde speziell für die Kommunikation zwischen Automatisierungssystemen und dezentralisierten Peripheriegeräten im Feldbereich entwickelt.

Besondere Merkmale

halogenfrei
flammhemmend und selbstverlöschend

Aufbau

Leiter	blanker Cu-Draht AWG 22, massiv
Isolierhülle	nach EN 50290-2-23 + VDE 0819-103 (02YI1)
Aderkennzeichnung	rot, grün
Verseilung	in Lagen
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PVC, TM2 nach EN 50363-4-1
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanker Cu-Draht AWG 22, massiv

Isolierhülle

nach EN 50290-2-23 + VDE 0819-103 (02YI1)

Aderkennzeichnung

rot, grün

Verseilung

in Lagen

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM2 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Für feste Verlegung	geeignet
Für flexible Anwendung	nicht geeignet
Prüfspannung	Ader/Ader: 1500V Ader/Schirm: 1500V
Mindestbiegeradius	12 x d
Strahlenbeständigkeit	7 x 106 cJ/kg
Temperaturbereich	nicht bewegt: -30/+70 °C bewegt: -5/+70°C
Brennverhalten	flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit	nach Werksnorm
Wellenwiderstand 3 - 20 MHz:	150 Ω +/- 10%
Wetterbeständigkeit	mittel
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Für feste Verlegung

geeignet

Für flexible Anwendung

nicht geeignet

Prüfspannung

Ader/Ader: 1500V

Ader/Schirm: 1500V

Mindestbiegeradius

12 x d

Strahlenbeständigkeit

7 x 106 cJ/kg

Temperaturbereich

nicht bewegt: -30/+70 °C

bewegt: -5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

nach Werksnorm

Wellenwiderstand 3 - 20 MHz:

150 Ω +/- 10%

Wetterbeständigkeit

mittel

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderzahl x Querschnitt	Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
06302331	2 x AWG 22	7,1 mm	23,8 kg/km	49 kg/km	Artikel anfragen

Art.-Nr.

Aderzahl x
Querschnitt

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

06302331

2 x AWG 22

7,1 mm

23,8 kg/km

49 kg/km

Artikel anfragen

Weitere Abmessungen und Farben auf Anfrage.
