IBS 617

Interbus-S Leitung mit UL Approbation

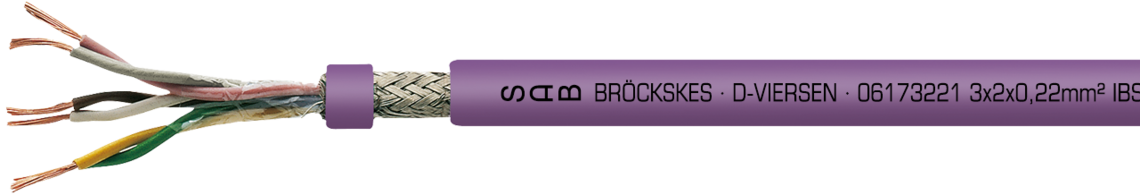

Aufdruck-Beispiel für IBS 617 06173221: SAB BRÖCKSKES · D-VIERSEN · 06173221 3x2x0,22mm² IBS 617 24 AWG/3pr UL AWM Style 2464 80°C 300V CE

Datenblatt für IBS 617 herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Die PVC Interbus-S Leitung mit UL Approbation hat eine Betriebsspitzenspannung von max. 350 V. Der Wellenwiderstand bei 0.064 MHz beträgt 120 Ω +/- 20%, bei > 1 MHz beträgt er 100 Ω +/- 15 Ω. Diese Leitung wird vor allem in der Automobilindustrie und der Antriebstechnik eingesetzt.

Produktvorteile

UL approbiert
flammhemmend und selbstverlöschend
sehr gute Ölbeständigkeit

Konstruktion

Leiter	blanke Cu-Litze in Anlehnung an VDE 0812
Isolierhülle	PE, 2YI1 nach EN 50290-2-23 + VDE 0819-103
Aderkennzeichnung	gemäß DIN 47100
Verseilung	paarweise
Umwicklung	PETP-Folie
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PVC, TM5 nach EN 50363-4-1
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

PE, 2YI1 nach EN 50290-2-23 + VDE 0819-103

Aderkennzeichnung

gemäß DIN 47100

Verseilung

paarweise

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM5 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Spannung	300 V
Prüfspannung	Ader/Ader: 1000V Ader/Schirm: 1000V
Mindestbiegeradius	7,5 x d
Strahlenbeständigkeit	8 x 10^7 cJ/kg
Temperaturbereich	UL: bis +80°C nicht bewegt: -30/+70°C bewegt: -5/+70°C
Brennverhalten	60332-1-2, UL VW-1 + CSA FT1 und FT2 flammwidrig und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit	sehr gut nach VDE 0207-5
Wellenwiderstand bei 0.064 MHz	120 Ω+/- 20%
Wellenwiderstand bei > 1 MHz	100 Ω +/- 15 Ω
Flexibilität	gut
Einsatz in Schleppketten	nicht empfohlen
Wetterbeständigkeit	mittel
Für Erdverlegung	nicht geeignet
UL Style:	2464-80°C
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Spannung

300 V

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

8 x 10^7 cJ/kg

Temperaturbereich

UL: bis +80°C

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Brennverhalten

60332-1-2, UL VW-1 + CSA FT1 und FT2

flammwidrig und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

sehr gut nach VDE 0207-5

Wellenwiderstand bei 0.064 MHz

120 Ω+/- 20%

Wellenwiderstand bei > 1 MHz

100 Ω +/- 15 Ω

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

mittel

Für Erdverlegung

nicht geeignet

UL Style:

2464-80°C

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.		Außen-ø ± 5%	Cu-Zahl	Leitungs- gewicht ca.
06173221	3 x 2 x 0,22 mm²	7 mm	31,2 kg/km	60 kg/km	Artikel anfragen
06176221	3 x 2 x 0,22 mm² + 3 x 1,00 mm²	9 mm	64,5 kg/km	106 kg/km	Artikel anfragen

Art.-Nr.

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

06173221

3 x 2 x 0,22 mm²

7 mm

31,2 kg/km

60 kg/km

Artikel anfragen

06176221

3 x 2 x 0,22 mm² + 3 x 1,00 mm²

9 mm

64,5 kg/km

106 kg/km
