IBS 614

PVC Interbus-S Leitung

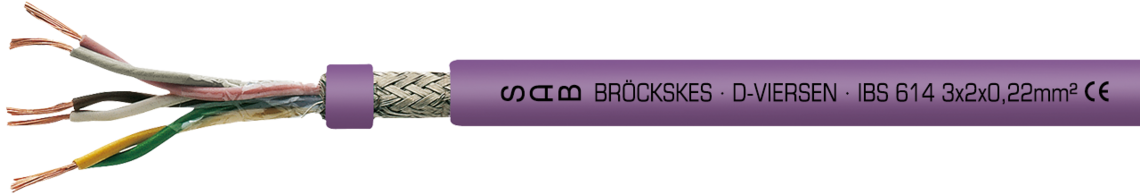

Aufdruck-Beispiel für IBS 614 06143221: SAB BRÖCKSKES · D-VIERSEN · IBS 614 3x2x0,22mm² CE

Datenblatt für IBS 614 herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

Diese PVC Interbus-S Leitung ist paarweise verseilt, hat als Abschirmung ein Geflecht aus verzinnten Cu-Runddrähten und verfügt über einen Mindestbiegeradius von 7,5 x d. Das Hauptanwendungsgebiet liegt in der Fertigungstechnik und der Verfahrenstechnik.

Produktvorteile

flammhemmend und selbstverlöschend

Konstruktion

Leiter	blanke Cu-Litze in Anlehnung an VDE 0812
Isolierhülle	PE, 2YI1 nach EN 50290-2-23 + VDE 0819-103
Aderkennzeichnung	gemäß DIN 47100
Verseilung	paarweise
Umwicklung	PETP-Folie
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	PVC, TM2 nach EN 50363-4-1
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

PE, 2YI1 nach EN 50290-2-23 + VDE 0819-103

Aderkennzeichnung

gemäß DIN 47100

Verseilung

paarweise

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM2 nach EN 50363-4-1

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Prüfspannung	Ader/Ader: 1000V Ader/Schirm: 1000V
Mindestbiegeradius	7,5 x d
Strahlenbeständigkeit	8 x 10^7 cJ/kg
Temperaturbereich	nicht bewegt: -30/+70°C bewegt: -5/+70°C
Brennverhalten	flammwidrig und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit	nach Werksnorm
Wellenwiderstand bei 0.064 MHz	120 Ω+/- 20%
Wellenwiderstand bei > 1 MHz	00 Ω ± 15 Ω
Flexibilität	gut
Einsatz in Schleppketten	nicht empfohlen
Wetterbeständigkeit	mittel
Für Erdverlegung	nicht geeignet
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

8 x 10^7 cJ/kg

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Brennverhalten

flammwidrig und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

nach Werksnorm

Wellenwiderstand bei 0.064 MHz

120 Ω+/- 20%

Wellenwiderstand bei > 1 MHz

00 Ω ± 15 Ω

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

mittel

Für Erdverlegung

nicht geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.		Außen-ø ± 10%	Cu-Zahl	Leitungs- gewicht ca.
06143221	3 x 2 x 0,22 mm²	6,9 mm	31,2 kg/km	56 kg/km	Artikel anfragen
06146221	3 x 2 x 0,22 mm² + 3 x 1,00 mm²	7,9 mm	62 kg/km	90 kg/km	Artikel anfragen

Art.-Nr.

Außen-ø ± 10%

Cu-Zahl

Leitungs-
gewicht ca.

06143221

3 x 2 x 0,22 mm²

6,9 mm

31,2 kg/km

56 kg/km

Artikel anfragen

06146221

3 x 2 x 0,22 mm² + 3 x 1,00 mm²

7,9 mm

62 kg/km

90 kg/km
