IBS 612

PVC Interbus-S Leitung für Außen- und Erdverlegung

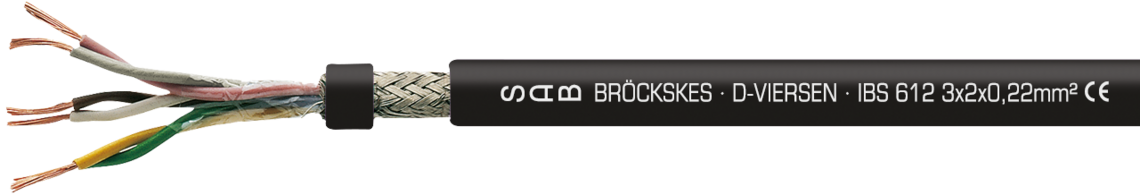

Aufdruck-Beispiel für IBS 612 06123228: SAB BRÖCKSKES · D-VIERSEN · IBS 612 3x2x0,22mm² CE

Aufdruck-Beispiel für IBS 612 06123228: SAB BRÖCKSKES · D-VIERSEN · IBS 612 3x2x0,22mm² CE

Anwendung/Beschreibung

Interbus-S Leitung für Außen- und Erdverlegung. Die paarweise verseilte Leitung mit einen Mindest-Biegeradius von 7,5 x d wird in erster Linie zur Kommunikation in der Feldebene (z.B. Sensoren, Aktoren, Regler), aber auch zur Informationsübertragung zwischen Feldebene und der darüberliegenden Steuerebene (z.B. SPS) eingesetzt.

Produktvorteile

  • flammhemmend und selbstverlöschend
  • für die Außen- und Erdverlegung

Konstruktion

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

PE, 2YI1 nach EN 50290-2-23 + VDE 0819-103

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Verseilung

paarweise

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM2 nach EN 50363-4-1

Mantelfarbe

schwarz (RAL 9005)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

PE, 2YI1 nach EN 50290-2-23 + VDE 0819-103

Aderkennzeichnung

Farbcode in Anlehnung an DIN 47100

Verseilung

paarweise

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC, TM2 nach EN 50363-4-1

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

8 x 10^7 cJ/kg

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Ölbeständigkeit

Ölbeständigkeit nach Werksnorm

Wellenwiderstand bei 0.064 MHz:

120Ω +/- 20%

Wellenwiederstandt bei > 1MHz

100Ω +/- 15 Ω

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

mittel

Für Erdverlegung

geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Strahlenbeständigkeit

8 x 10^7 cJ/kg

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: -5/+70°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Wellenwiderstand bei 0.064 MHz:

120Ω +/- 20%

Wellenwiederstandt bei > 1MHz

100Ω +/- 15 Ω

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

mittel

Für Erdverlegung

geeignet

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Typ Abmessung Außen-ø ± 10% Cu-Zahl Leitungs-
gewicht ≈
L06123228Fernbusleitung3 x 2 x 0,22 mm²9 mm31,2 kg/km95 kg/km Artikel anfragen
L06126228Installationsfernbusleitung3 x 2 x 0,22 mm² + 3 x 1,0 mm²10 mm62 kg/km132 kg/km Artikel anfragen
Art.-Nr.
Typ
Abmessung
Außen-ø ± 10%
Cu-Zahl
Leitungs-
gewicht ≈
L06123228
Fernbusleitung
3 x 2 x 0,22 mm²
9 mm
31,2 kg/km
95 kg/km
L06126228
Installationsfernbusleitung
3 x 2 x 0,22 mm² + 3 x 1,0 mm²
10 mm
62 kg/km
132 kg/km

Weitere Abmessungen und Farben auf Anfrage.
