SL 841 C

Kombinierte TPE/PUR-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

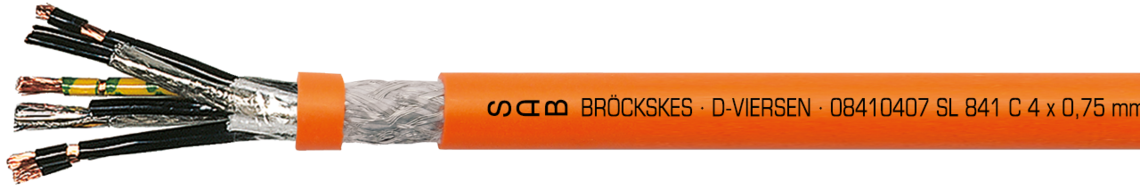

Aufdruck-Beispiel für SL 841 C 08410407: SAB BRÖCKSKES · D-VIERSEN · 08410407 SL 841 C 4 x 0,75 mm²  (1000V) + 2 x (2 x 0,34 mm² ) (300V) DESINA UL AWM Style 20235 80°C CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Aufdruck-Beispiel für SL 841 C 08410407: SAB BRÖCKSKES · D-VIERSEN · 08410407 SL 841 C 4 x 0,75 mm² (1000V) + 2 x (2 x 0,34 mm² ) (300V) DESINA UL AWM Style 20235 80°C CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Anwendung/Beschreibung

Die TPE/PUR Motor Anschlussleitung mit Abschirmung und einem Mindest-Biegeradius von 5 x d ist UL / CSA approbiert und schleppkettenfähig. Auf Wunsch ist die Leitung auch konfektioniert erhältlich. Diese Leitung ist für den hochflexiblen, schleppkettenfähigen Einsatz in Industriezweigen mit intelligenten Servoantrieben wie z.B. Automatisierungstechnik, Industrieroboterbau und der Automobilindustrie geeignet.

Produktvorteile

  • UL/CSA approbiert
  • sehr gute EMV-Eigenschaften
  • hohe Standzeiten
  • adhäsionsfreie Verlegung
  • hohe Flexibilität
  • schleppkettenfähig
  • halogenfrei
  • LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
  • kälteflexibel
  • DESINA®-Farben

Zusatzinformationen

Auf Wunsch Konfektion möglich!

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

< 0,50 mm² in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter



ab Art.-Nr. 08411415:

Versorgungsadern: * U1, V2, W3 und ein grüngelber Schutzleiter

Steueradern: ** BR1 und BR2

Verseilung

Steueradern 0,34 mm² - 2,50 mm² paarig

Abschirmung

paarweise mit Alu-Folie mit verzinnten Cu-Runddrähten umflochten

Bewicklung

paarweise mit PETP-Folie

Verseilung

geschirmte Steuerpaare und Versorgungsadern gemeinsam in Lagen

Bewicklung

Vlies

Abschirmung

Cu-Gesamtabschirmung

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

< 0,50 mm² in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter



ab Art.-Nr. 08411415:

Versorgungsadern: * U1, V2, W3 und ein grüngelber Schutzleiter

Steueradern: ** BR1 und BR2

Verseilung

Steueradern 0,34 mm² - 2,50 mm² paarig

Abschirmung

paarweise mit Alu-Folie mit verzinnten Cu-Runddrähten umflochten

Bewicklung

paarweise mit PETP-Folie

Verseilung

geschirmte Steuerpaare und Versorgungsadern gemeinsam in Lagen

Bewicklung

Vlies

Abschirmung

Cu-Gesamtabschirmung

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung

Versorgungsadern Uo/U 0,6/1 kV

Betriebsspitzenspannung

Steueradern max. 350 V

Spannung UL/CSA

Versorgungsadern 1000 V

Steueradern 300 V

Prüfspannung

Versorgungsadern:

Ader/Ader 4000 V

Ader/Schirm 4000 V



Steueradern:

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: DIN VDE -50/+90°C

bewegt: -40/+90 °C

UL/CSA bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Versorgungsadern Uo/U 0,6/1 kV

Betriebsspitzenspannung

Steueradern max. 350 V

Spannung UL/CSA

Versorgungsadern 1000 V

Steueradern 300 V

Prüfspannung

Versorgungsadern:

Ader/Ader 4000 V

Ader/Schirm 4000 V



Steueradern:

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: DIN VDE -50/+90°C

bewegt: -40/+90 °C

UL/CSA bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Beschreibung Abmessung Größter
Einzeldraht ø
Außen-ø Cu-Zahl Leitungs-
gewicht ≈
08410407Bosch Rexroth4 x 0,75 mm² + 2 x (2 x 0,34 mm²)0,16/0,11 mm11,6 ± 0,5 mm117,1 kg/km168 kg/km Artikel anfragen
08410410Bosch Rexroth4 x 1,00 mm² + 2 x (2 x 0,75 mm²)0,16 mm11,8 ± 0,5 mm150,1 kg/km201 kg/km Artikel anfragen
08410415Bosch Rexroth4 x 1,50 mm² + 2 x (2 x 0,75 mm²)0,16 mm12,3 ± 0,5 mm170,1 kg/km228 kg/km Artikel anfragen
08410425Bosch Rexroth4 x 2,50 mm² + 2 x (2 x 1,00 mm²)0,16 mm14,5 ± 0,8 mm231,8 kg/km320 kg/km Artikel anfragen
08410441Bosch Rexroth4 x 4,00 mm² + (2 x 1,00 mm²) + (2 x 1,50 mm²)0,16 mm17,4 ± 0,6 mm343,0 kg/km458 kg/km Artikel anfragen
08410461Bosch Rexroth4 x 6,00 mm² + (2 x 1,00 mm²) + (2 x 1,50 mm²)0,21/0,16 mm18,9 ± 0,8 mm432,8 kg/km557 kg/km Artikel anfragen
08410471Bosch Rexroth4 x 10,00 mm² + (2 x 1,00 mm²) + (2 x 1,50 mm²)0,21/0,16 mm20,4 ± 1,0 mm603,7 kg/km736 kg/km Artikel anfragen
08410485Bosch Rexroth4 x 16,00 mm² + 2 x (2 x 1,50 mm²)0,21/0,16 mm26,0 ± 0,8 mm875,7 kg/km1111 kg/km Artikel anfragen
08410490Bosch Rexroth4 x 25,00 mm² + 2 x (2 x 1,50 mm²)0,21/0,16 mm29,4 ± 0,8 mm1251,1 kg/km1517 kg/km Artikel anfragen
08410495Bosch Rexroth4 x 35,00 mm² + 2 x (2 x 1,50 mm²)0,21/0,16 mm31,3 ± 0,8 mm1644,6 kg/km1882 kg/km Artikel anfragen
08410496Bosch Rexroth4 x 50,00 mm² + 2 x (2 x 2,50 mm²)0,31/0,16 mm38,2 ± 0,8 mm2317,6 kg/km2659 kg/km Artikel anfragen
08411415Siemens4 x 1,50 mm² + (2 x 1,50 mm²)0,16 mm12,5 ± 0,3 mm159,9 kg/km222 kg/km Artikel anfragen
08411425Siemens4 x 2,50 mm² + (2 x 1,50 mm²)0,16 mm13,3 ± 0,4 mm204,8 kg/km285 kg/km Artikel anfragen
08411440Siemens4 x 4,00 mm² + (2 x 1,50 mm²)0,16 mm15,2 ± 0,4 mm268,8 kg/km369 kg/km Artikel anfragen
08411460Siemens4 x 6,00 mm² + (2 x 1,50 mm²)0,21/0,16 mm16,6 ± 1,1 mm377,5 kg/km485 kg/km Artikel anfragen
08411470Siemens4 x 10,00 mm² + (2 x 1,50 mm²)0,21/0,16 mm19,5 ± 1,6 mm555,8 kg/km677 kg/km Artikel anfragen
08411480Siemens4 x 16,00 mm² + (2 x 1,50 mm²)0,21/0,16 mm23,7 ± 1,0 mm814,8 kg/km1019 kg/km Artikel anfragen
08411490Siemens4 x 25,00 mm² + (2 x 1,50 mm²)0,21/0,16 mm27,2 ± 0,7 mm1175,6 kg/km1418 kg/km Artikel anfragen
08411495Siemens4 x 35,00 mm² + (2 x 1,50 mm²)0,21/0,16 mm30,1 ± 1,0 mm1586,4 kg/km1810 kg/km Artikel anfragen
08411496Siemens4 x 50,00 mm² + (2 x 1,50 mm²)0,31/0,16 mm34,4 ± 1,0 mm2192,4 kg/km2463 kg/km Artikel anfragen
Art.-Nr.
Beschreibung
Abmessung
Größter
Einzeldraht ø
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
08410407
Bosch Rexroth
4 x 0,75 mm² + 2 x (2 x 0,34 mm²)
0,16/0,11 mm
11,6 ± 0,5 mm
117,1 kg/km
168 kg/km
08410410
Bosch Rexroth
4 x 1,00 mm² + 2 x (2 x 0,75 mm²)
0,16 mm
11,8 ± 0,5 mm
150,1 kg/km
201 kg/km
08410415
Bosch Rexroth
4 x 1,50 mm² + 2 x (2 x 0,75 mm²)
0,16 mm
12,3 ± 0,5 mm
170,1 kg/km
228 kg/km
08410425
Bosch Rexroth
4 x 2,50 mm² + 2 x (2 x 1,00 mm²)
0,16 mm
14,5 ± 0,8 mm
231,8 kg/km
320 kg/km
08410441
Bosch Rexroth
4 x 4,00 mm² + (2 x 1,00 mm²) + (2 x 1,50 mm²)
0,16 mm
17,4 ± 0,6 mm
343,0 kg/km
458 kg/km
08410461
Bosch Rexroth
4 x 6,00 mm² + (2 x 1,00 mm²) + (2 x 1,50 mm²)
0,21/0,16 mm
18,9 ± 0,8 mm
432,8 kg/km
557 kg/km
08410471
Bosch Rexroth
4 x 10,00 mm² + (2 x 1,00 mm²) + (2 x 1,50 mm²)
0,21/0,16 mm
20,4 ± 1,0 mm
603,7 kg/km
736 kg/km
08410485
Bosch Rexroth
4 x 16,00 mm² + 2 x (2 x 1,50 mm²)
0,21/0,16 mm
26,0 ± 0,8 mm
875,7 kg/km
1111 kg/km
08410490
Bosch Rexroth
4 x 25,00 mm² + 2 x (2 x 1,50 mm²)
0,21/0,16 mm
29,4 ± 0,8 mm
1251,1 kg/km
1517 kg/km
08410495
Bosch Rexroth
4 x 35,00 mm² + 2 x (2 x 1,50 mm²)
0,21/0,16 mm
31,3 ± 0,8 mm
1644,6 kg/km
1882 kg/km
08410496
Bosch Rexroth
4 x 50,00 mm² + 2 x (2 x 2,50 mm²)
0,31/0,16 mm
38,2 ± 0,8 mm
2317,6 kg/km
2659 kg/km
08411415
Siemens
4 x 1,50 mm² + (2 x 1,50 mm²)
0,16 mm
12,5 ± 0,3 mm
159,9 kg/km
222 kg/km
08411425
Siemens
4 x 2,50 mm² + (2 x 1,50 mm²)
0,16 mm
13,3 ± 0,4 mm
204,8 kg/km
285 kg/km
08411440
Siemens
4 x 4,00 mm² + (2 x 1,50 mm²)
0,16 mm
15,2 ± 0,4 mm
268,8 kg/km
369 kg/km
08411460
Siemens
4 x 6,00 mm² + (2 x 1,50 mm²)
0,21/0,16 mm
16,6 ± 1,1 mm
377,5 kg/km
485 kg/km
08411470
Siemens
4 x 10,00 mm² + (2 x 1,50 mm²)
0,21/0,16 mm
19,5 ± 1,6 mm
555,8 kg/km
677 kg/km
08411480
Siemens
4 x 16,00 mm² + (2 x 1,50 mm²)
0,21/0,16 mm
23,7 ± 1,0 mm
814,8 kg/km
1019 kg/km
08411490
Siemens
4 x 25,00 mm² + (2 x 1,50 mm²)
0,21/0,16 mm
27,2 ± 0,7 mm
1175,6 kg/km
1418 kg/km
08411495
Siemens
4 x 35,00 mm² + (2 x 1,50 mm²)
0,21/0,16 mm
30,1 ± 1,0 mm
1586,4 kg/km
1810 kg/km
08411496
Siemens
4 x 50,00 mm² + (2 x 1,50 mm²)
0,31/0,16 mm
34,4 ± 1,0 mm
2192,4 kg/km
2463 kg/km

Weitere Abmessungen und Farben auf Anfrage.
