SL 823 C
Ölbeständige Motorenanschluss-Leitung mit TPE-Adern und Cu-Gesamtabschirmung

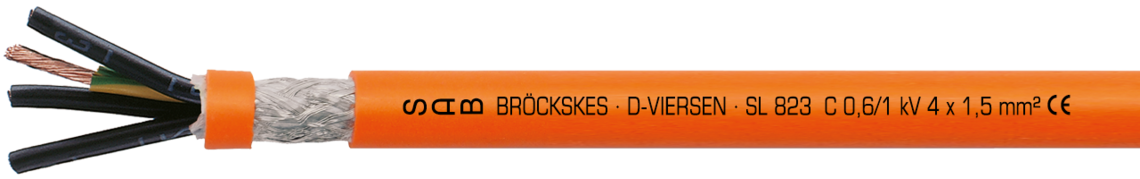

Aufdruck-Beispiel für SL 823 C 08230415: SAB BRÖCKSKES · D-VIERSEN · SL 823 C 0,6/1 kV 4 x 1,5 mm² DESINA CE
Anwendung
Geschirmte Motorleitung für sehr hohe Standzeiten. Neben der Ölbeständigkeit hat die Motorenanschlussleitung eine gute chemische Beständigkeit gegen Säuren, Laugen, Lösemittel, Hydraulikflüssigkeiten etc. Eingesetzt wird diese Motorleitung in Industriezweigen mit intelligenten Servoantrieben, z.B. in der Automatisierungstechnik und in Handhabungssystemen.
Besondere Merkmale
- sehr gute EMV-Eigenschaft
- sehr hohe Flexibilität
- schleppkettenfähig
- ölbeständig
- sehr hohe Standzeiten
- adhäsionsfreie Verlegung
- halogenfrei
- Labs unkritisch (Labs = lackbenetzungsstörende Substanzen)
- kälteflexibel
- DESINA®-Farben
Zusatzinformationen
für DNC-Motoren an Frequenzumrichtern
Aufbau
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | TPE |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 und ein grüngelber Schutzleiter |
| Verseilung | in Lagen |
| Bewicklung | zwei Vliese |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | orange (RAL 2003) |
Technische Daten
| Nennspannung | Uo/U 0,6/1,0kV |
|---|---|
| Prüfspannung | Ader/ Ader 4000 V Ader/ Schirm 4000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d |
| Strahlenbeständigkeit | 5 x 10⁷ cJ/kg |
| Temperaturbereich | nicht bewegt: -50/+90°C bewegt: -40/+90°C |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut |
| Schadstofffreiheit |
Abmessungen
| Art.-Nr. | Aderzahl x Querschnitt | AWG | Größter Einzeldraht ø | Außen-ø ± 5% | Cu-Zahl | Leitungsgewicht ca. |
|---|---|---|---|---|---|---|
| 08230415 | 4 x 1,50 mm² | 16 / 4c | 0,16 mm | 9,5 mm | 95,8 kg/km | 141 kg/km |
| 08230425 | 4 x 2,50 mm² | 14 / 4c | 0,16 mm | 11,9 mm | 147,0 kg/km | 217 kg/km |
| 08230440 | 4 x 4,00 mm² | 12 / 4c | 0,16 mm | 13,0 mm | 210,2 kg/km | 289 kg/km |
| 08230460 | 4 x 6,00 mm² | 10 / 4c | 0,21 mm | 15,9 mm | 300,5 kg/km | 420 kg/km |
| 08230470 | 4 x 10,0 mm² | 8 / 4c | 0,21 mm | 18,5 mm | 489,9 kg/km | 627 kg/km |
| 08230480 | 4 x 16,0 mm² | 6 / 4c | 0,21 mm | 22,4 mm | 751,3 kg/km | 965 kg/km |
| 08230490 | 4 x 25,0 mm² | 4 / 4c | 0,21 mm | 25,5 mm | 1118,2 kg/km | 1363 kg/km |
| 08230495 | 4 x 35,0 mm² | 2 / 4c | 0,21 mm | 29,5 mm | 1533,4 kg/km | 1848 kg/km |
| 08230496 | 4 x 50,0 mm² | 1 / 4c | 0,31 mm | 34,5 mm | 2148,7 kg/km | 2553 kg/km |
