SABIX® IBS 610 FRNC

halogenfreie, flammwidrige Interbus-S Leitung

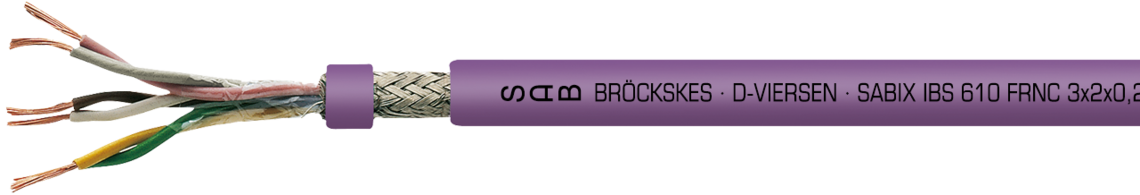

Aufdruck-Beispiel für SABIX IBS 610 FRNC 66103221: SAB BRÖCKSKES · D-VIERSEN · SABIX IBS 610 FRNC 3x2x0,22mm² CE

Datenblatt für SABIX® IBS 610 FRNC herunterladen

Fragen zu unseren Produkten?

Anwendung

Diese Leitung ist zu ihrer Halogenfreiheit auch noch flammwidrig. Die INTERBUS-S Leitung ist paarweise verseilt und schadstofffrei gemäß RoHS-Richtlinie der Europäischen Union. Die Leitung wird besonders in der Fertigungs- sowie der Transport- und Lagertechnik eingesetzt.

Besondere Merkmale

halogenfrei
keine Brandweiterleitung
flammhemmend und selbstverlöschend
gute Wetterbeständigkeit

Aufbau

Leiter	blanke Cu-Litze in Anlehnung an VDE 0812
Isolierhülle	SABIX®
Aderkennzeichnung	gemäß DIN 47100
Verseilung	paarweise und Paare gemeinsam
Umwicklung	PETP-Folie
Abschirmung	Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	SABIX®
Mantelfarbe	rotlila (RAL 4001)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

SABIX®

Aderkennzeichnung

gemäß DIN 47100

Verseilung

paarweise und Paare gemeinsam

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung	max. 350 V
Wellenwiderstand bei > 1 MHz	100 Ω ± 15 Ω
Für Erdverlegung	nicht geeignet
Prüfspannung	Ader/Ader: 1000V Ader/Schirm: 1000V
Mindestbiegeradius	7,5 x d
Temperaturbereich	nicht bewegt: -40/+85 °C bewegt: -30/+85 °C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten	keine Brandweiterleitung nach IEC 60332-3-24 + IEC 60332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten“ Flammhemmend und selbst-verlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Korrosivität der Brandgase	IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
Rauchgasdichte	nach IEC 61034 + VDE 0482-1034
Wellenwiderstand bei 0.064 MHz	120 Ω+/- 20%
Flexibilität	gut
Einsatz in Schleppketten	nicht empfohlen
Wetterbeständigkeit	gut
Schadstofffreiheit	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Wellenwiderstand bei > 1 MHz

100 Ω ± 15 Ω

Für Erdverlegung

nicht geeignet

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bewegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + IEC 60332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten“ Flammhemmend und selbst-verlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Rauchgasdichte

nach IEC 61034 + VDE 0482-1034

Wellenwiderstand bei 0.064 MHz

120 Ω+/- 20%

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Wetterbeständigkeit

gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.		Außen-ø ± 10%	Cu-Zahl	Leitungs- gewicht ca.
66103221	3 x 2 x 0,22 mm²	7 mm	31,3 kg/km	62 kg/km	Artikel anfragen
66106221	3 x 2 x 0,22 mm² + 3 x 1,00 mm²	7,9 mm	62 kg/km	94 kg/km	Artikel anfragen

Art.-Nr.

Außen-ø ± 10%

Cu-Zahl

Leitungs-
gewicht ca.

66103221

3 x 2 x 0,22 mm²

7 mm

31,3 kg/km

62 kg/km

Artikel anfragen

66106221

3 x 2 x 0,22 mm² + 3 x 1,00 mm²

7,9 mm
